Lab.gruppen NLB 60E Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
18
8 ЭКСПЛУАТАЦИЯ И КОНФИГУРИРОВАНИЕ

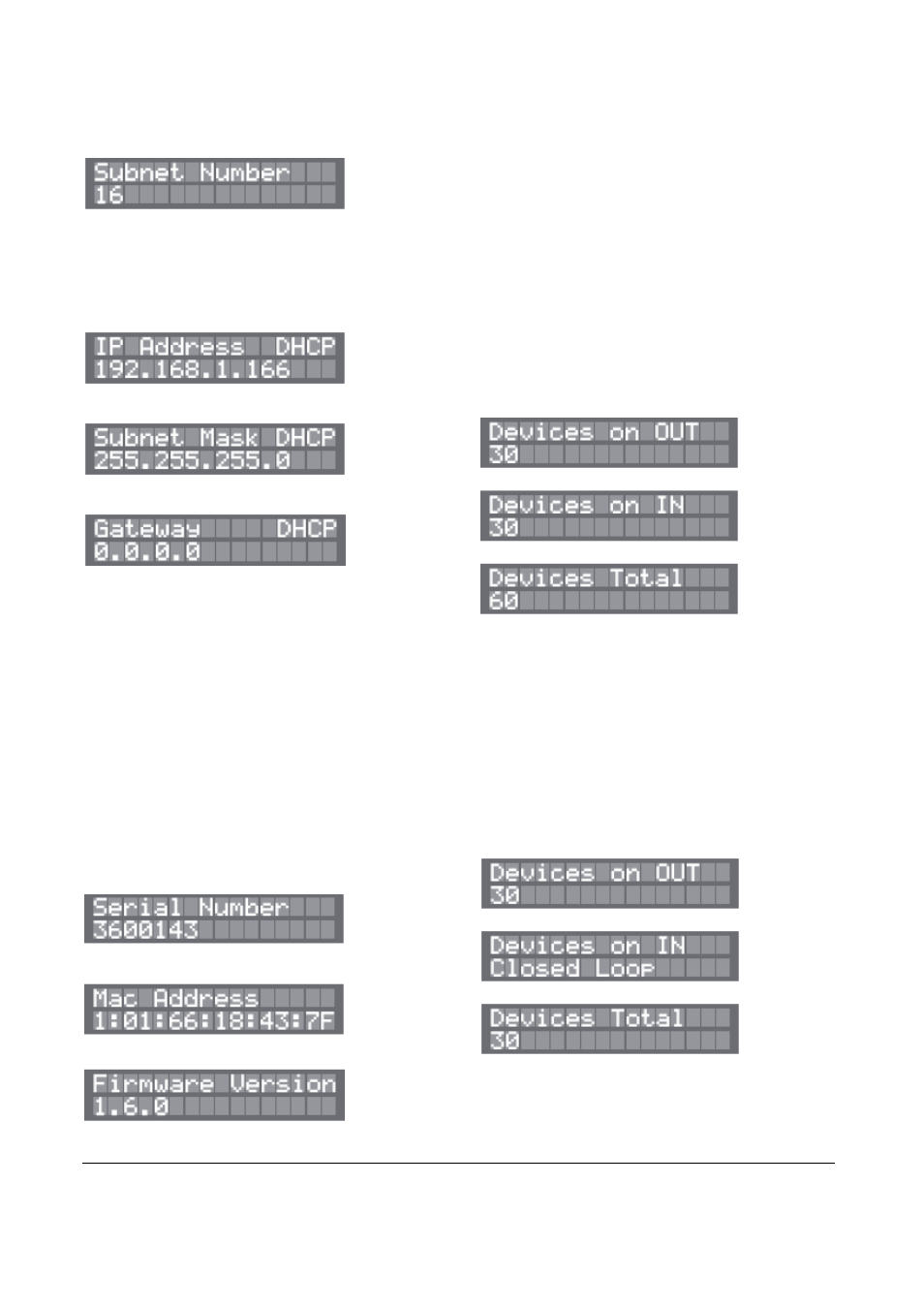

Информационная страница Номер подсети (Subnet
Number) показывает индивидуальный
идентификационный номер, назначенный для
данного NLB 60E и отображаемый в окне программы
Device Control.
Страницы IP Address (IP-адрес), Subnet Mask (маска
подсети) и Gateway (шлюз) показывают настройки
соединения TCP/IP Ethernet.
IP-адрес по умолчанию 192.168.1.166.
Маска подсети по умолчанию 255.255.255.0.
DHCP (Dynamic Host Configuration Protocol, протокол
динамического выбора конфигурации) отображается
в верхнем ряду, IP-адрес, маска подсети и шлюз
автоматически назначаются с DHCP сервера,
подключенного к локальной сети (LAN).
Шлюз по умолчанию 0.0.0.0.
Так как текущая версия NLB 60E не поддерживает
соединение через маршрутизаторы и мосты внешних
сетей, назначения шлюза пока что не нужны.
Серийный номер (Serial Number), MAC-адрес (MAC
address) и версия ОС (Firmware version)
отображаются только для информации и помощи
при техническом обслуживании. Серийный номер
также отпечатан на наклейке сзади NLB 60E.
MAC-адрес является уникальным сетевым
идентификатором, используемым при соединении
через Ethernet.
Версия ОС – текущая версия операционной системы
NLB 60E. В целях корректного завершения процесса
верификация рекомендуется до и после загрузки
новой версии. См. Приложения.
Страница Device number отображает количество
устройств, обнаруженных в сети NomadLink.
Устройства отображаются по портам IN, OUT, а
также по общему количеству. На иллюстрации выше
показано две разомкнутые цепочки устройств (single
ended daisy-chains), раздельно подключенных к
портам IN и OUT. Однако в большинстве случаев
рекомендуется коммутировать устройства замкнутой
цепочкой (петлей, Closed Loop).
При обнаружении замкнутой петли на дисплее
появится примерно следующее:
