8 ЭКСПЛУАТАЦИЯ И КОНФИГУРИРОВАНИЕ
8.1 Предисловие
В этом разделе приведена информация об эксплуатации NLB 60E, включая методы конфигурирования
различных функций сети.
8.2 Элементы лицевой панели

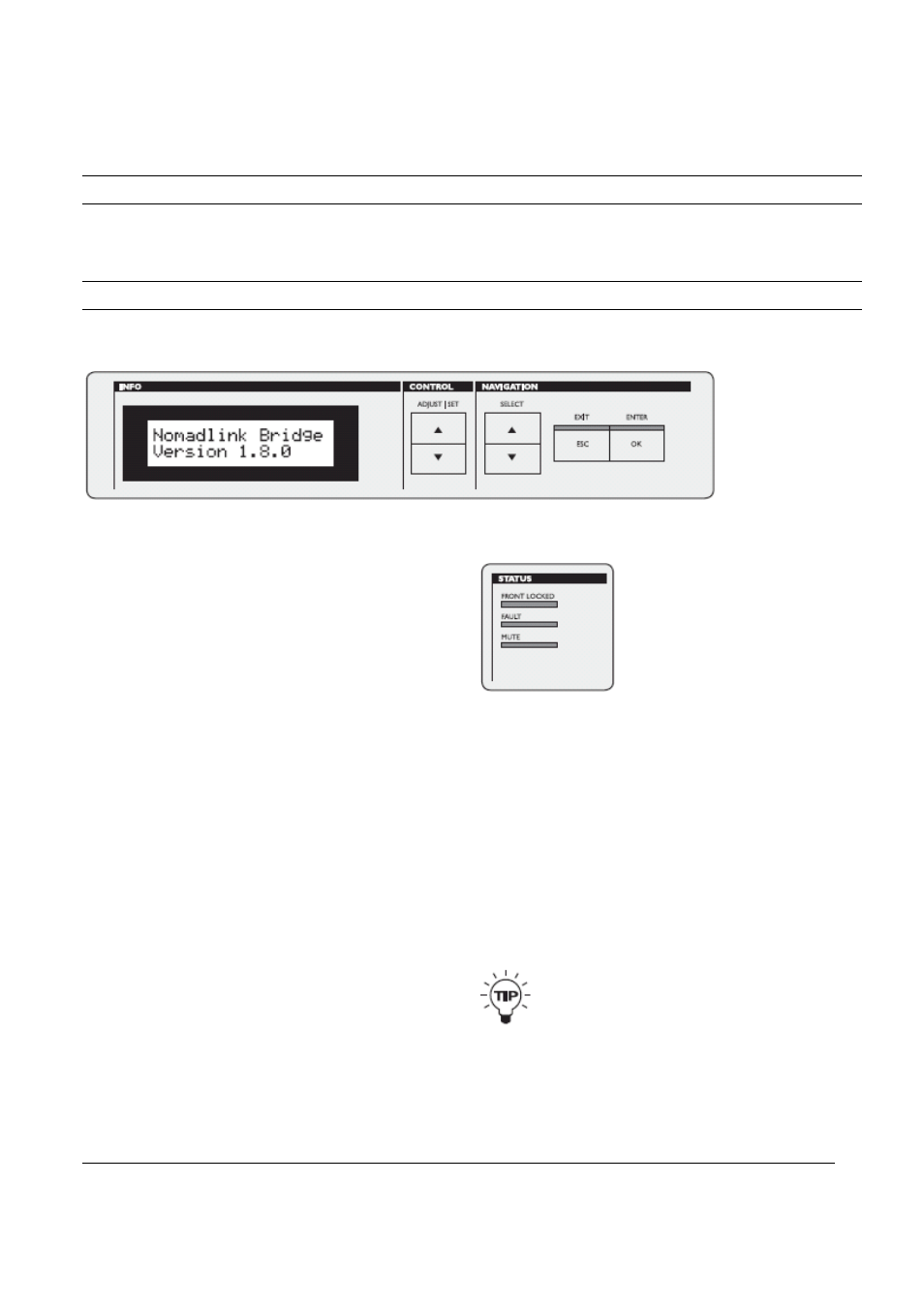

8.2.1 Навигация и отображение на ЖК-дисплее (Navigation and display)
Шесть кнопок справа от ЖК-дисплея (2 x 16
символов) обеспечивают навигацию по страницам
меню NLB 60E. Страницы организованы в виде трех
структур. Нажатие на “OK” когда дисплей показывает
“Enter” обеспечивает переход к новому набору
выбираемых параметров. Обзор всех страниц меню
приведен в Приложениях.
Краткое описание элементов навигации:
Кнопки SELECT (со стрелками) используются для
пролистывания доступных страниц меню.
Нажатие на ENTER/OK обеспечивает доступ к
следующему меню «ниже» или подтверждает
сделанный выбор.
Нажатие на EXIT/ESC обеспечивает доступ к
следующему меню «выше» в структуре команд. (это
позволяет выйти из меню без изменения настроек.)
Кнопки ADJUST | SET (секция Control) со стрелками
используются для изменения значений параметров
на выбранной странице меню, иногда требуется
подтверждение (кнопка “OK” ) или отмена (кнопка
“ESC”). 8.2.2 Светодиоды слева от ЖК-дисплея
Слева от ЖК-дисплея расположены три светодиода,
отображающие статус основных функций
устройства.
FRONT LOCKED показывает, что пользовательский
интерфейс лицевой панели заблокирован.
Загорается когда к NLB 60E подключен компьютер с
программой Device Control или когда установлен
пароль доступа к лицевой панели.
Для разблокирования лицевой панели следует
закрыть программу Device Control на компьютере или
выбрать меню “Unlock display” и ввести 4-значный
пароль.
Лицевая панель также разблокируется при
нажатии и удерживании кнопок ESC+OK при
включении питания NLB 60E. Из соображений
безопасности эту информацию следует скрывать от
непосвященных.
