Lab.gruppen NLB 60E Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
8

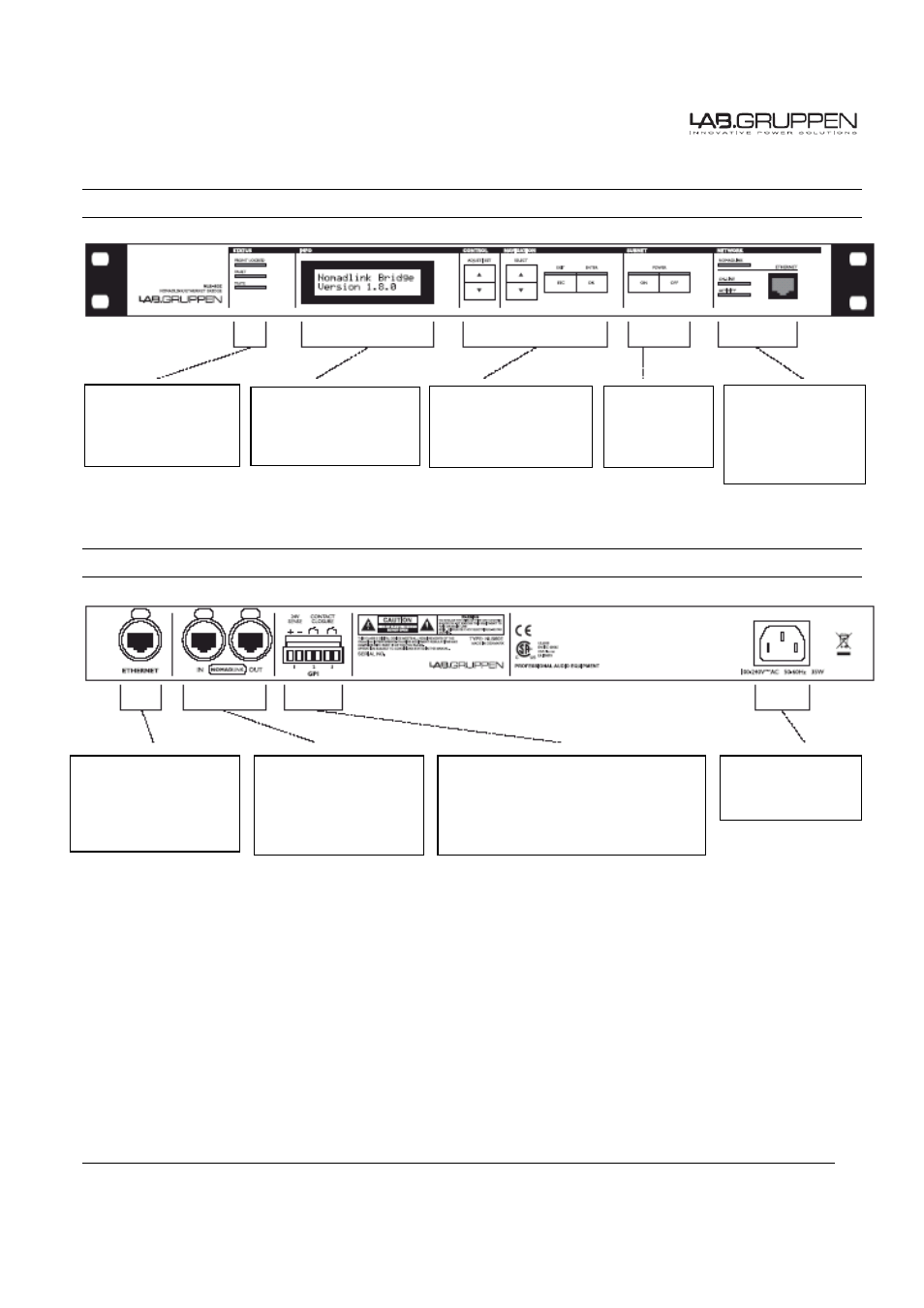

5 ЭЛЕМЕНТЫ РАБОЧИХ ПАНЕЛЕЙ
5.1 Описание лицевой панели
5.2 Описание задней панели
Индикаторы:
блокировка
лицевой панели,
сбой в сети
2 х 16 ЖК-дисплей,
белый текст на
синем фоне
Кнопки навигации:
SELECT, ADJUST |
SET, EXIT/ESC,
ENTER/OK
Вкл./выкл.
питания
подсети
NomadLink
Индикаторы
активности
NomadLink и
Ethernet, разъем
RJ45 Ethernet
Ethernet на разъеме
EtherCon RJ45 для
подключения к
стандартному PC
через TCP/IP
Вход (IN) и выход
(OUT) сети
NomadLink на
разъемах EtherCon
RJ45
3 x разъема General Purpose Input
(GPI) на 2-контактных разъемах
Phoenix: GPI 1: чувствительный к
напряжению (High/Low), GPI 2 и 3:
замыкатели
Вход питания
100 В – 240 В,
авто-подстройка
