8 ЭКСПЛУАТАЦИЯ И КОНФИГУРИРОВАНИЕ
Обнаружение замкнутой петли также отображается в
отдельном окне, следующем за окном Device Info:
Если назначена конфигурация петлей со стороны
NomadLink, но фактически петли нет, появится
сообщение о повреждении сети. На лицевой панели
NLB 60E загорится светодиод Fault.

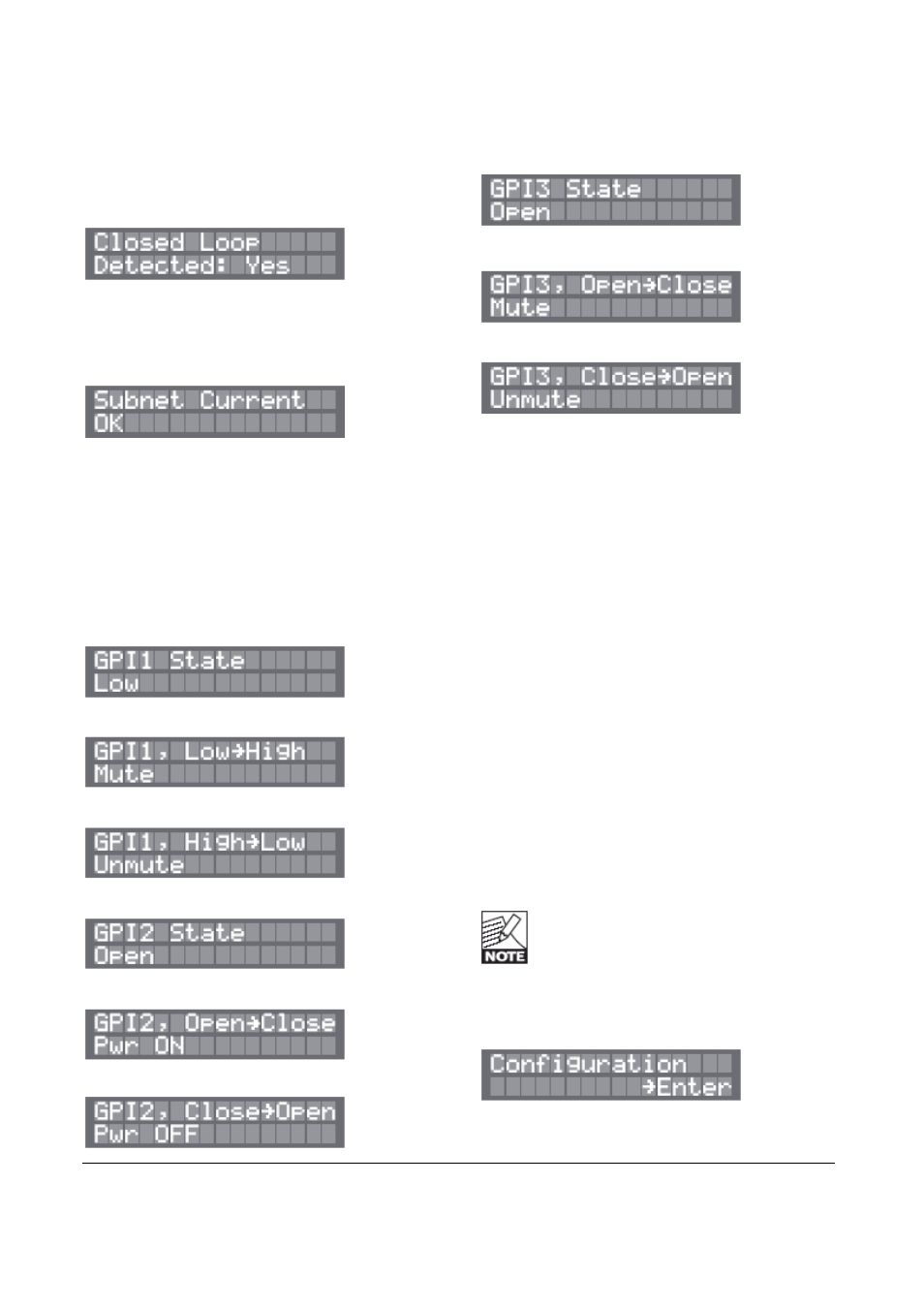

Страница Subnet Current отображает состояние
фантомного питания в сети NomadLink. Варианты
изображений: “OK” или “Too High”. NLB 60E
обеспечивает фантомное питание для подсети. При
подключении слишком большого количества
устройств или превышении максимально допустимой
длины кабелей (или сочетании обоих факторов)
потребление тока в блоке фантомного питания
превысит норму. На лицевой панели NLB 60E
загорится светодиод Fault.
Страница GPI отображает состояние портов General
Purpose Input (GPI) на задней панели NLB 60E.
GPI 1 – чувствительный к напряжению вход,
определяющий напряжение постоянного тока в
диапазоне от +12 В до -12 В. GPI 2 и GPI 3 –
одинаковые входы с замыканием контактов, для
которых определяется состояние (открыт или
закрыт).
Страница GPI State отображает текущее состояние
конкретного порта GPI. Для GPI 1 это Low (низкое
напряжение) или High (высокое напряжение);
для GPI 2 и GPI 3 – open (контакты незамкнуты,
открыт) или closed (контакты замкнуты, закрыт).
Другие страницы отображают информацию об
изменении состояния установленной функции
конкретного порта GPI, например, Low > High или
Close > Open.
Для всех портов GPI можно установить функции
Power On (питание включено), Power Off (питание
выключено), Mute (включен), или Unmute (выключен);
можно из вообще отключить.
С помощью портов GPI подключается и управляется
внешнее оборудование, например, системы
пожарной безопасности или секвенсеры
электропитания.
Обратите внимание, что GPI выполняют
свою функцию только в момент изменения
состояния (например, с Low на High). Пока
не меняется состояние GPI, NLB 60E не
изменяет состояние усилителей.
8.3.5 Конфигурация (Configuration)
Страницы меню Configuration позволяют изменять и
устанавливать значения всех функций NLB 60E.
