САМОСТОЯТЕЛЬНОЕ ТЕКУЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7. Отрегулируйте линию границы освещения
ближнего света фар на уровне параллель
ной линии при помощи крестовой отверт
ки — РЕГУЛИРОВКА В ВЕРТИКАЛЬНОЙ
ПЛОСКОСТИ.
8.
Отрегулируйте линию границы освеще
ния ближнего света фар по каждой вер
тикальной линии при помощи крестовой
отвертки — РЕГУЛИРОВКА В ГОРИЗОН
ТАЛЬНОЙ ПЛОСКОСТИ.
а290В01В-аАТ
Регулировка пучка света после за
мены олок-фары
Если в ходе кузовного ремонта передней
части кузова автомобиля были заменены
фары головного света в сборе, необходимо

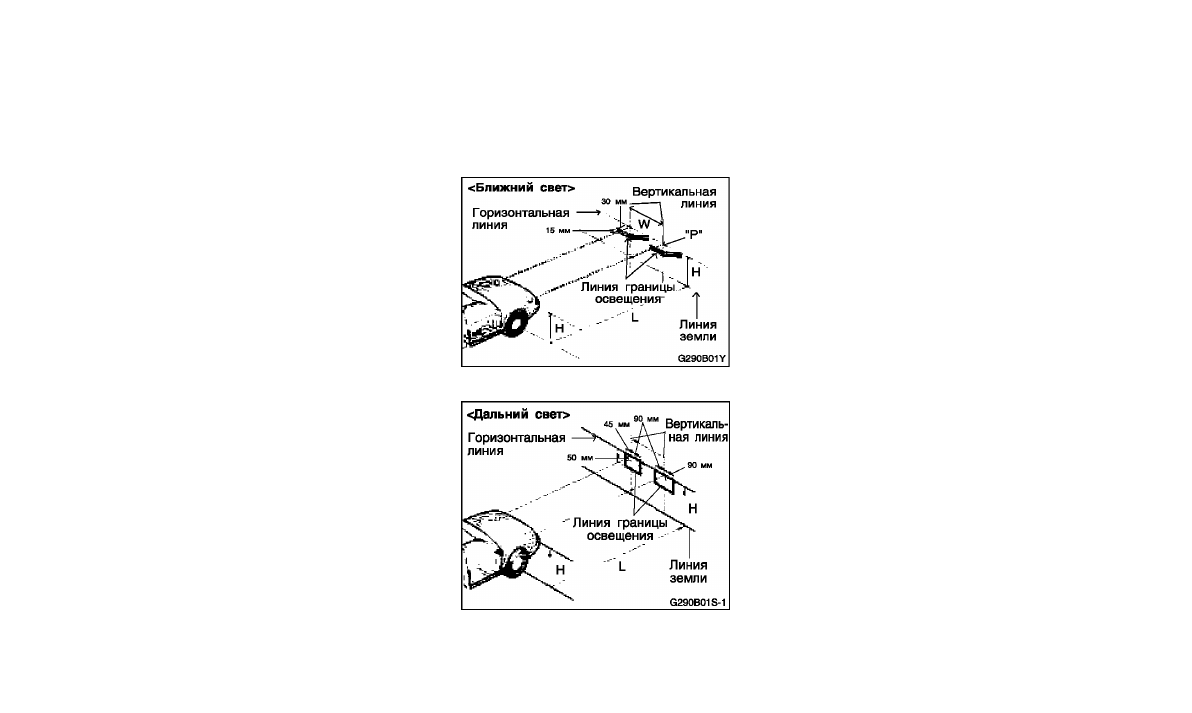

проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке.
Включите
переключатель
света
фар. (В положение ближнего света).
1. Отрегулируйте пучок света фар таким об
разом, чтобы собственная ось пучка све
та была параллельна центральной линии
кузова автомобиля и совпадала в точке
«Р», показанной на рисунке.
2. Пунктирными линиями на рисунке обо
значены центры фар головного света.
