возможность УСТАНОВКИ плиты в КУХОННОЙ МЕБЕЛИ
При установке плиты в составе кухонной
мебели необходимо выдержать размеры,
показанные на рис. 28.
Когда плита устанавливается в
соответствии с требованиями класса 2,
подкласса 1 (т.е. как встроенный элемент
мебели), используйте для подключения
газа только гибкие металлические трубки,
соответствующие действующим в стране
правилам.
рис. 28
о о о
100
• •••
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Эта плита рассчитана на однофазное
напряжение 230 В.
Перед тем, как приступить к подключению,
убедитесь в том, что мощности сети,
поступающей в дом пользователя,
достаточно для нормальной работы плиты
(см. табличку с техническими данными).
Необходимо заземлить плиту в
соответствии с действующими правилами,
используя сетевую розетку надлежащего
типа.
После установки плиты на место разъем
универсального
переключателя,
используемый для подключения плиты к
сети, должен быть легко доступен. Плита
поставляется без шнура питания, поэтому
вам придется подсоединить к плите шнур
с вилкой, рассчитанной на нагрузку,
обозначенную в табличке с заводским
номером плиты. Эту вилку следует подклю
чать к розетке соответствующего типа.
Если
вы хотите подключить плиту
непосредственно к сети, то вам нужно
установить между плитой и сетью
универсальный переключатель с
минимальным расстоянием между
контактами 3 мм, соблюдая при этом
действующие правила. Фазовый провод в
коричневой оплетке, который выходит из
распределительной коробки плиты, всегда
должен быть подключен к фазе сети. Шнур
питания должен быть расположен так,
чтобы его температура нигде не превышала
окружающую температуру более чем на
50°С.

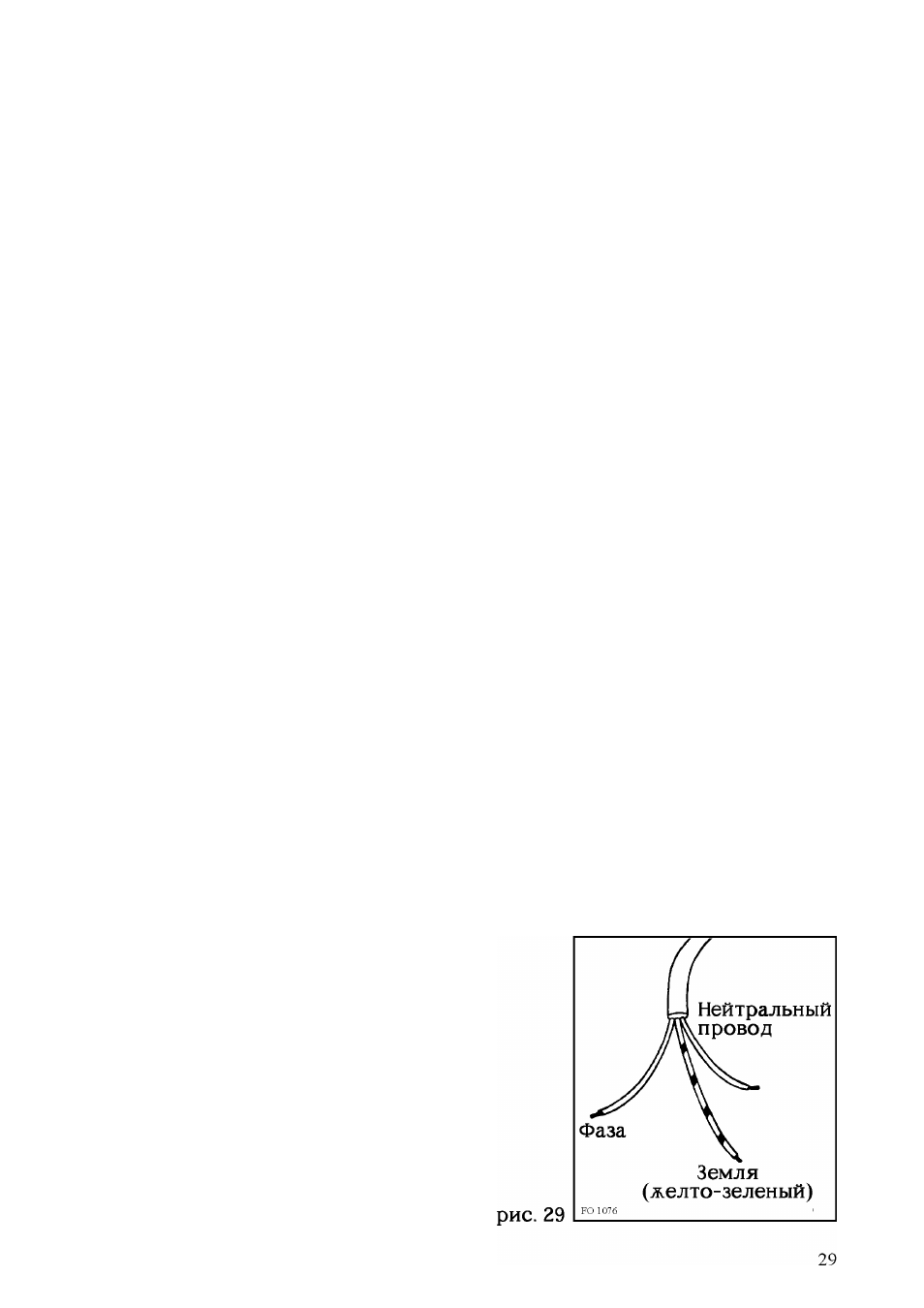

Если возникает необходимость замены
шнура, то нужно помнить, что желто­
зеленый провод заземления примерно на 2
см длиннее фазового и нейтрального
проводов (рис. 29).
После подключения плиты к электросети
проверьте
работу нагревательных
элементов в течение примерно 3 минут,
чтобы убедиться в том, что они работают
нормально.
Изготовитель не несет ответственности в
тех случаях, когда не соблюдены меры
безопасности.
