Регулировка
минимального
уровня
для
горелок на рабочей поверхности:
Для регулировки минимального уровня
пламени
поверните
регулятор
в
положение
минимального
пламени,

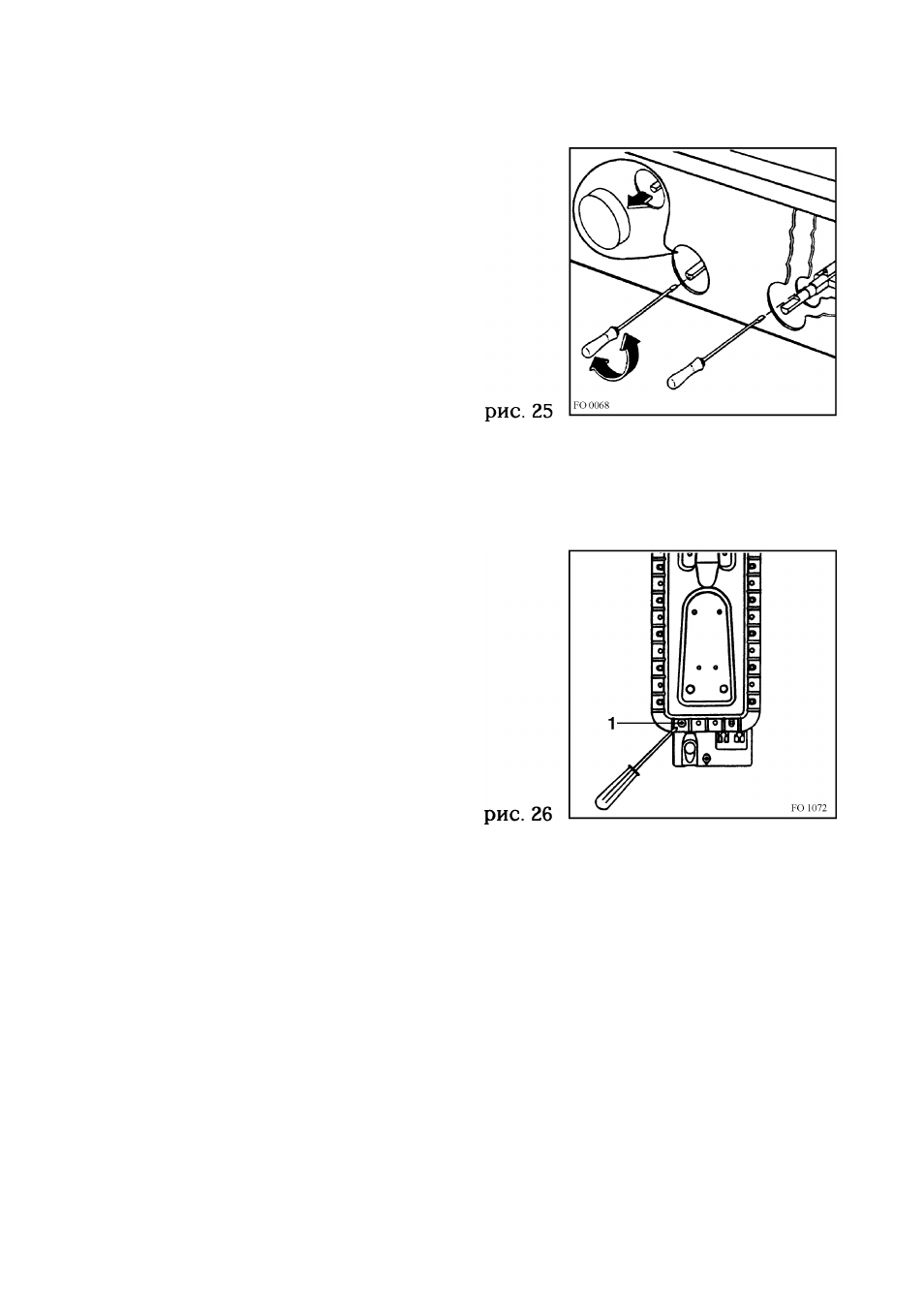

снимите рукоятку регулятора (рис. 25), а
затем: в случае перехода с природного газа
на
сжиженный
туго
затяните
регулировочный винт крана;
при переходе от сжиженного газа к
природному отпустите регулировочный
винт примерно на четверть оборота до тех
пор, пока пламя не достигнет нужного
минимального уровня.
Установите снятые детали, выполняя
действия в обратном порядке.
Убедитесь в том, что при быстром повороте
регулятора из положения максимального
пламени
в
положение
минимального
пламени горелка не гаснет.
Замена форсунки горелки духовки:
Для замены форсунки горелки духовки
выполните следующие действия:
снимите дно духовки, выверните винт 1
(рис. 26) и выньте горелку духовки;
При помощи торцевого ключа номер 7
выверните и снимите форсунку, которая
находится на дне духовки;
замените ее форсункой нужного типа (см.
табл. 2);
установите на место горелку, выполняя
описанные выше действия в обратном
порядке.
Регулировка
минимального
уровня
для
горелки духовки:
В моделях, снабженных термостатом,
следует зажечь духовку, закрыть дверцу,
установить регулятором максимальную
температуру и выждать примерно 10
минут, после чего установить регулятор
термостата
в положение 140, снять
рукоятку регулятора и:
-
при переходе с природного газа на
сжиженный
туго
затяните
регулировочный винт термостата (рис.
25);
- при переходе от сжиженного газа к
природному отпустите регулировочный
винт примерно на четверть оборота до
тех пор, пока пламя не достигнет
нужного минимального уровня.
