• В соответствии с действующими нормами и стандартами безопасности, кон
такт с электрическими частями духовки после ее установки должен быть не
возможен.
• Все части, обеспечивающие безопасную работу при
бора, должны сниматься только с помощью инстру
мента.

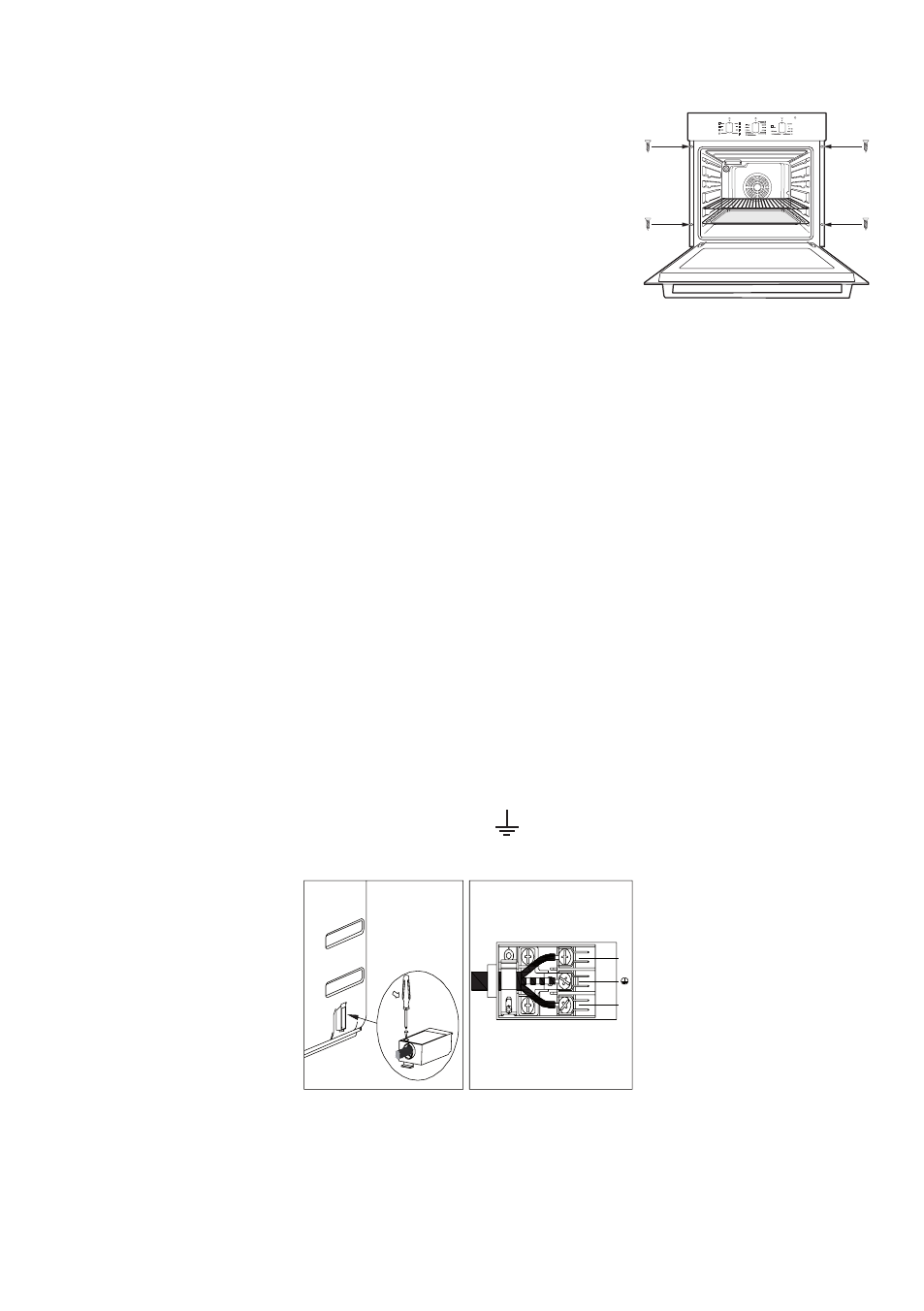

• Для закрепления духовки в шкафу, откройте дверцу
духовки и присоедините ее, вставив 4 самореза по
дереву в 4 отверстия по периметру рамы.
Электрические подключения
Духовки, оснащенные трехполюсным питающим кабелем, сконструированым для
работы на переменном токе напряжением и частотой, указанными на приборе и
в руководстве по обслуживанию.
• Подключение встраиваемой духовки к электрической сети должно произво
диться только к сети переменного тока через правильно смонтированную роз
етку с защитным заземляющим контактом.
• Необходимо убедиться, что вилка и розетка легко совмещаются друг с другом.
• Сечение проводки должно соответствовать потребляемой модности и иметь
достаточную изоляцию.
• Соединительный шнур не должен касаться греющихся поверхностей духовки и
нагреваться до температуры на 50 °С выше комнатной.
Установка кабеля питания
• Отверните винты и снимите крышку входного щитка.
• Присоедините провода в следующем порядке:
– голубой
– к клемме N (нейтральный провод),
– коричневый
– к клемме L (фазовый провод),
– желтозеленый – к клемме «земля» .
• Установите на место крышку входного щитка.
Подключение кабеля питания к электросети
• Установите стандартную вилку, полностью подходящую к имеющейся уста
новленной розетке, соответствующую стандартам, указанным на табличке
с техническими данными прибора. При подключении кабеля питания не
N
L
