2 | описание изделия – Инструкция по эксплуатации GEA Bock HG44e
Страница 7
7
96280-12.2014-DGbFEIRu
D
GB
F
E
I
RU
/
HG
4
4 e 770- 4 S
X
¹
)
HG - Hermetic Gas-Cooled (с охлаждением всасываемым газом)
²
)
X - Заливка масла на основе сложных эфиров (хладагент HKWF,
например R134a, R404A/R507, R407C, R407F)
3
)
S - более мощный двигатель, например, при применении кондиционера
Вариант двигателя
3)
Количество полюсов
Рабочий объем
Модель e (повышенной
эффективностью)
Количество цилиндров
Конструктивный размер
Заправка маслом ²
)
Конструктивный ряд ¹
)

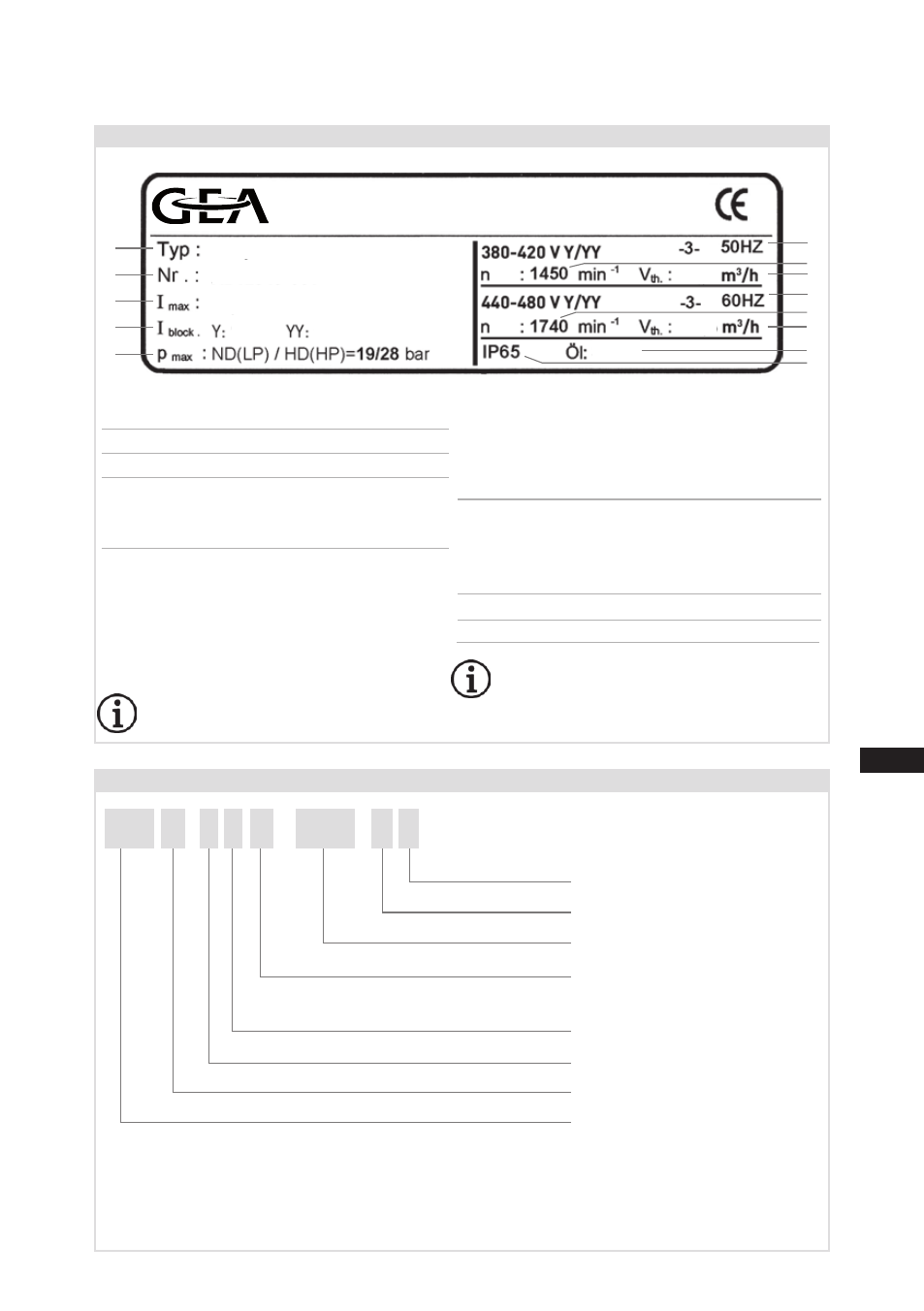

2.2 Фирменная табличка (пример)
2.3 Маркировка (пример)
1
2
3
4
5
6
7
8
9
10
11
12
13
AV12345A001
HGX44e/770-4 S
35,0A
133 A
171 A
67,0
80,4
SE 55
GEA Bock GmbH
72636 Frickenhausen, Germany
2 | Описание изделия
Рис. 3
1 Обозначение типа
2 № изделия
3 Максимальный рабочий ток
4 Пусковой ток (ротор заблокирован)
Y: Обмотка 1
YY: Обмотка 1 и 2
5 ND (LP): макс. допустимое избыточное
давление
сторона низкого давления
HD (HP): макс. допустимое избыточное
давление
сторона высокого давления
Соблюдайте график предельных
значений использования!
50 Hz
60 Hz
6 Напряжение, переключение,
частота
7 Номинальная частота вращения
8 Рабочий объем
9 Напряжение, переключение,
частота
10 Номинальная частота вращения
11 Рабочий объем
12 Марка масла, залитого на заводе
13 Степень защиты клеммной коробки
Электрическое дополнительное
оборудование может изменить сте-
пень защиты IP!
}
}
