4 | Монтаж компрессора

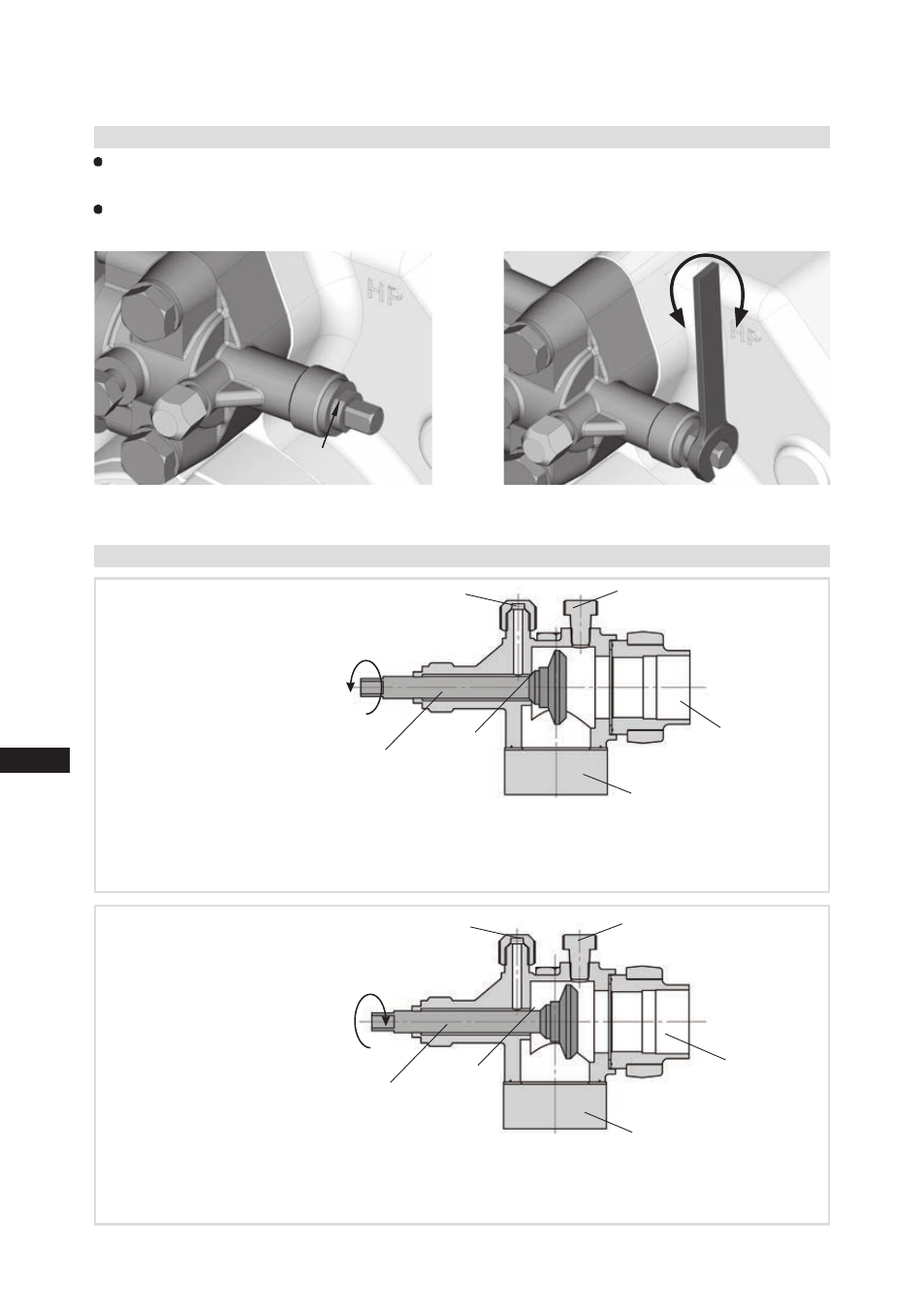

4.6 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую
прокладку клапанного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую
прокладку клапанного шпинделя по часовой стрелке.
Рис. 17 Рис. 18
ослабить затянуть
Соединение труб
Соединение труб
4.7 Принцип действия блокируемых соединительных элементов для проведения ТО
Рис. 19 Открытие запорного вентиля:
Шпиндель: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для ТО закрыто.
Для защитных устройств предусмотрено неблокируемое соединение.
Рис. 20
Открытие соединения для ТО
Шпиндель: повернуть вправо на один оборот или на пол-оборота.
—> Соединение для ТО открыто/запорный вентиль открыт.
Для защитных устройств предусмотрено неблокируемое соединение.
Соединение для ТО
закрыто
Соединение
перекрыто
Шпиндель
Соединение не бло-
кируется
Соединение не блокируется Соединение для ТО
открыто
Шпиндель
Соединение
открыто
Компрессор
Компрессор
Уплотняющая прокладка
клапанного шпинделя
