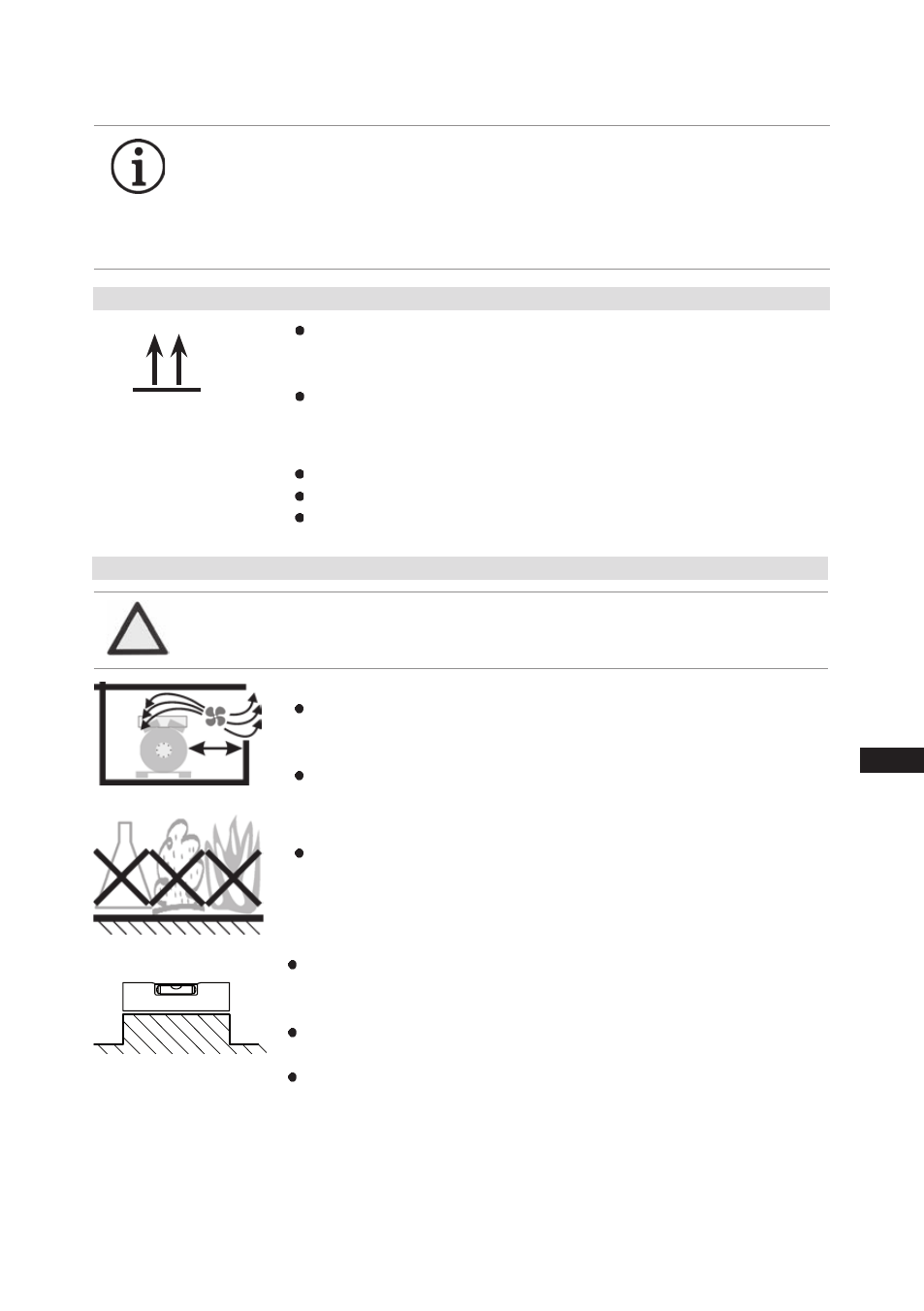

4 | Монтаж компрессора
ИНФОРМА-
ЦИЯ
Новые компрессоры на заводе заполняются защитным
газом (3 бар, азот). Поддерживайте это наполнение
защитным газом в компрессоре как можно дольше, не
допускайте попадания воздуха в компрессор.
Проверьте компрессор на отсутствие повреждений при
транспортировке перед началом работ.
Установка на ровную поверхность или раму с достаточной несущей
способностью. Установка в наклонном положении только после
согласования с производителем.
Отдельный компрессор устанавливается преимущественно на вибро-
гасителе из прорезиненного материала
Подключение двух и более компрессоров на жесткой поверхности.
Площадка, на которой установлен компрессор, должна быть
достаточно большой для проведения работ по техническому
обслуживанию.
Предусмотрите вентиляцию компрессора.
Не эксплуатируйте в корродирующей, воспламеняющейся
среде, а также в среде с большим содержанием пыли или
паров.
Рис. 12
Рис. 13
Рис. 14
F
E
D
C
B
A
1 2 3 4
F
E
D
C
4 3 2 1
A
B
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung Freigabe
Alternativbezug:
Baumustergeprüft
Teil inaktiv
Lieferantenzeichnung
-
-
K.-Auftrag:
PL:
Zeichnung ungültig
Entwicklungsstand
Teil keine Serie
120
400
±0.5
über 0.5
bis 6
Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de
-
- Unbemaßte Radien:
-
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Abnehmer oder Dritte ist nicht gestattet.
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
an dieser Zeichnung vor.
Bearb. Datum Änderungs-Nr.
Werkstoff:
Ausgangsteil, bzw. Rohteil:
-
-
Gepr.
Name Datum
19.04.
Werkstückkanten
DIN ISO 13715
Ersatz für:
Ersetzt durch:
Erstellt
2010
Geprüft
-
Kurz
Zone
1/x
Oberflächenbehandlung / Härte:
-
Blatt:
Änderungsbeschreibung
400
Benennung:
±0.8
1000
30 6
-
±0.3
120 30
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
x.xxxx-xxxxx.x
Zust.
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
1:1
Wasserwaage
für Indesign
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
schutz, Verpackung für sicheren Transport).
Rz 25 Rz 160
s
25
z y x w u t
0,05 Rz 1,6 0,3 0,7 1,6 2 Rz 16 6,3 Rz 63 Rz 6,3 Rz 12,5
F:\user\kurz\3D Sachen\3D Teile\Zeichnungen\Wasserwaage
4.2 Установка
?
4.1 Хранение и транспортировка
Используйте транспортировочную петлю.
Не поднимайте вручную!
Используйте подъемный механизм!
Хранение при температуре от (-30 °C) до (+70 °C),
максимальная допустимая относительная влажность
воздуха от 10 % до 95 %, без образования конденсата.
Не следует хранить в корродирующей, спламеняющейся
среде, а также в среде с большим содержанием пыли или
паров.
Рис. 11
Рис. 10
ВНИМАНИЕ Не допускается хранение компрессора с навесным
оборудованием (таким как крепления для труб,
дополнительные агрегаты, крепежные детали и т.д.)!
