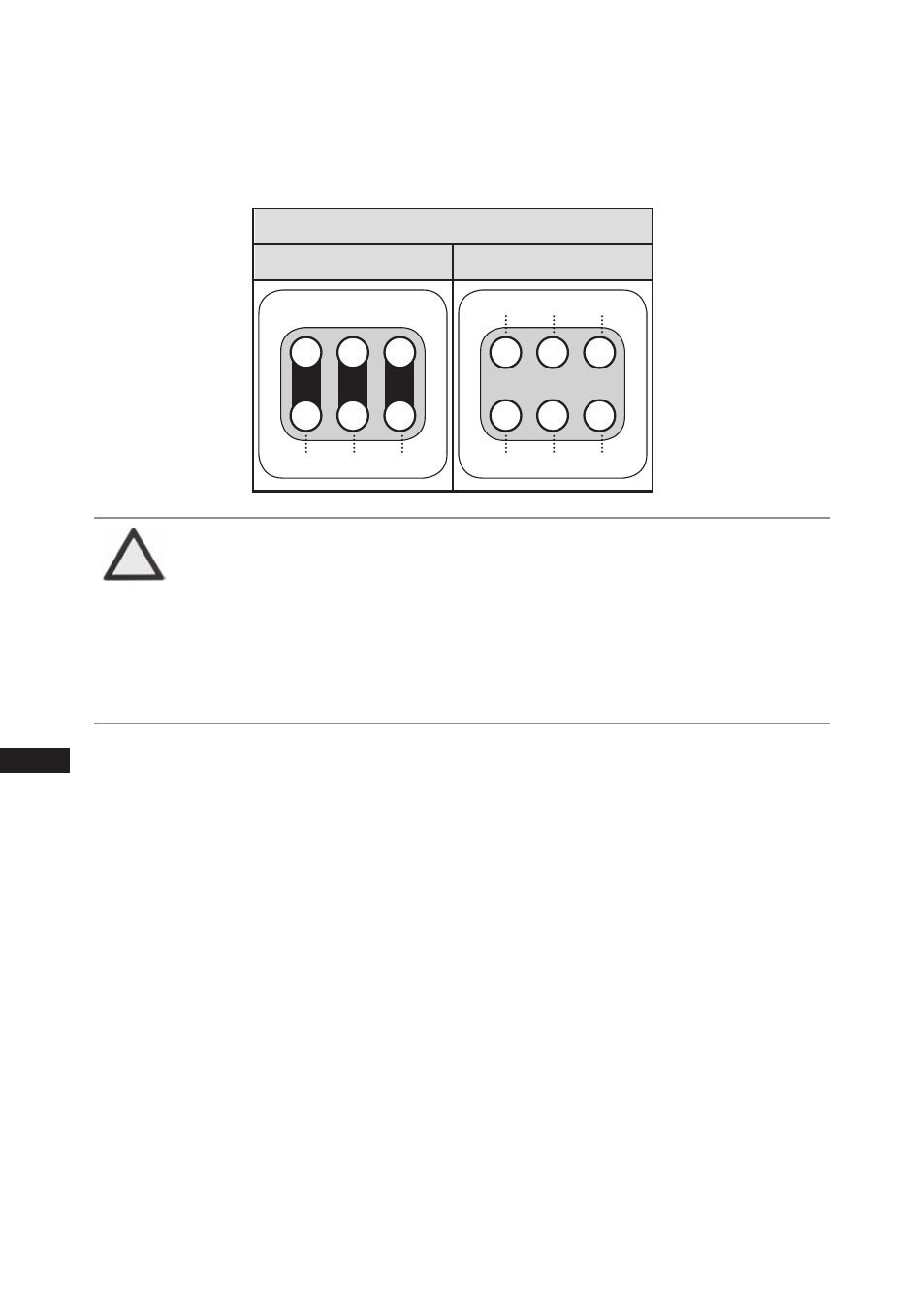

На заводе электродвигатель включен на прямой пуск (YY). Для пуска с включением части
обмотки Y/YY необходимо удалить перемычки и присоединить провода в соответствии с
электрической схемой:
ВНИМАНИЕ Несоблюдение этих требований ведет к возникновению
магнитных полей, вращающихся в противоположных
направлениях, и, как следствие, повреждению двига-
теля. После пуска двигателя с включением обмотки 1
время запаздывания подключения обмотки 2 не должно
превышать одной секунды. Несоблюдение этого требо-
вания может существенно сократить срок эксплуатации
двигателя.
400 V
Direktstart YY
Teilwicklungsstart Y/YY
1V1
1W1
1U1
2W1
2V1
2U1
L3
L2
L1
L3
L2
L1
L3
L2
L1
1V1
1W1
1U1
2W1
2V1
2U1
Direktstart YY
Teilwicklungsstart Y/YY
Прямой пуск YY
Пуск с включением
части обмотки Y/YY
5
| Электрическое подключение
