CLP240E.book Page 70 Wednesday, April 6, 2005 4:02 PM

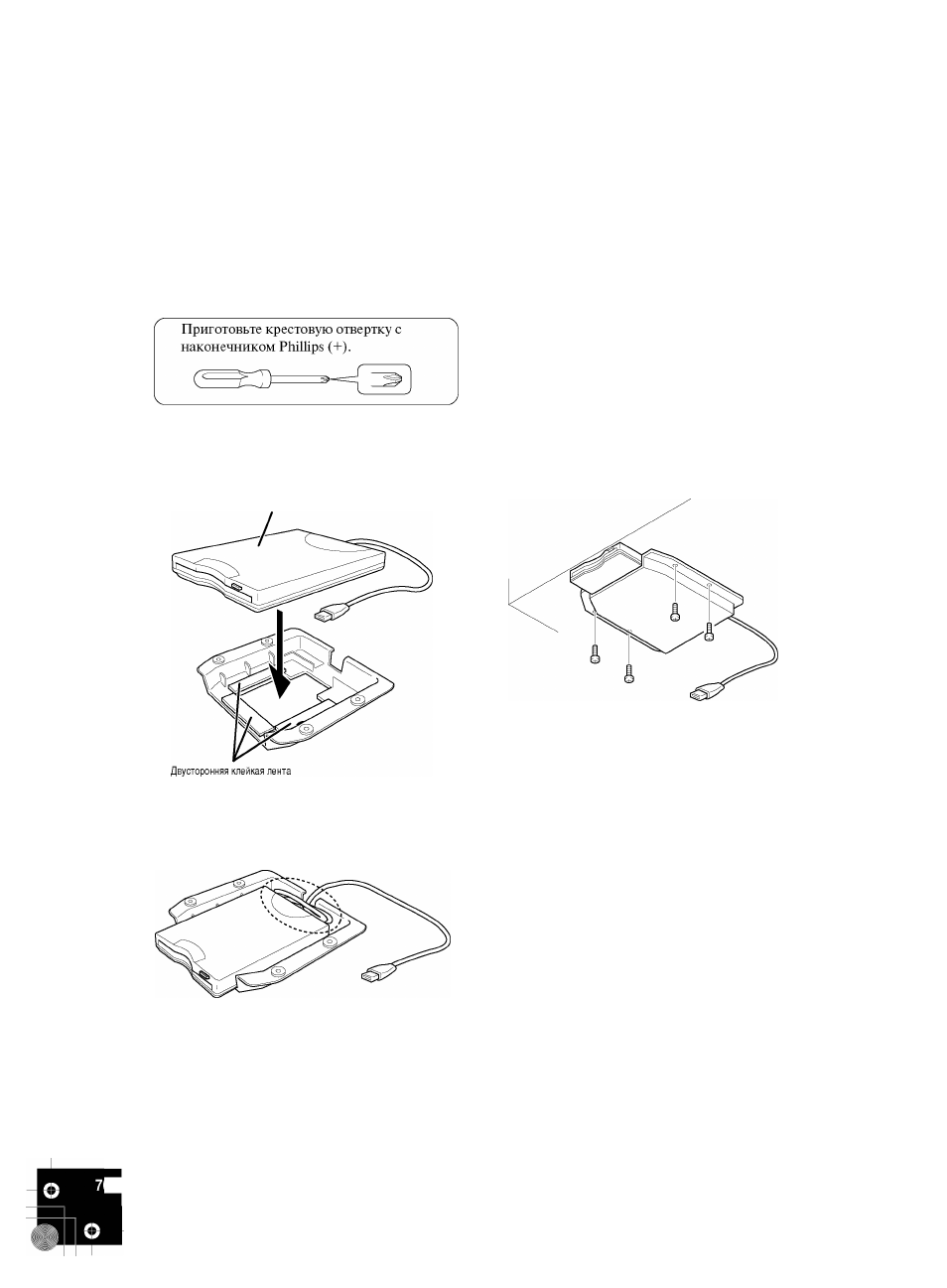

Установка дисковода гибких дисков (поставляется по заказу)
Установка дисковода гибких дисков
(поставляется по заказу)
Необязательный дисковод ио-РО01 можно установить в нижней части О1Р-240 с помощью кожуха и
винтов, входящих в поставку.
1
.
Удалите три бумажные подложки с клейкой
ленты в кожухе и поместите дисковод в кожух.
Сторона с резиновыми ограничителями должна быть
обращена к кожуху.
2
.
Сверните кабель иЗБ внутри кожуха, как
показано.
Л С1Р-240/230 Руководство пользователя
3
.
Прикрепите дисковод в кожухе слева к нижней
стороне инструмента с помощью четырех
прилагаемых винтов (4 мм х 10 мм).
4
.
Подключите кабель USB к разъему
[TO DEVICE].
