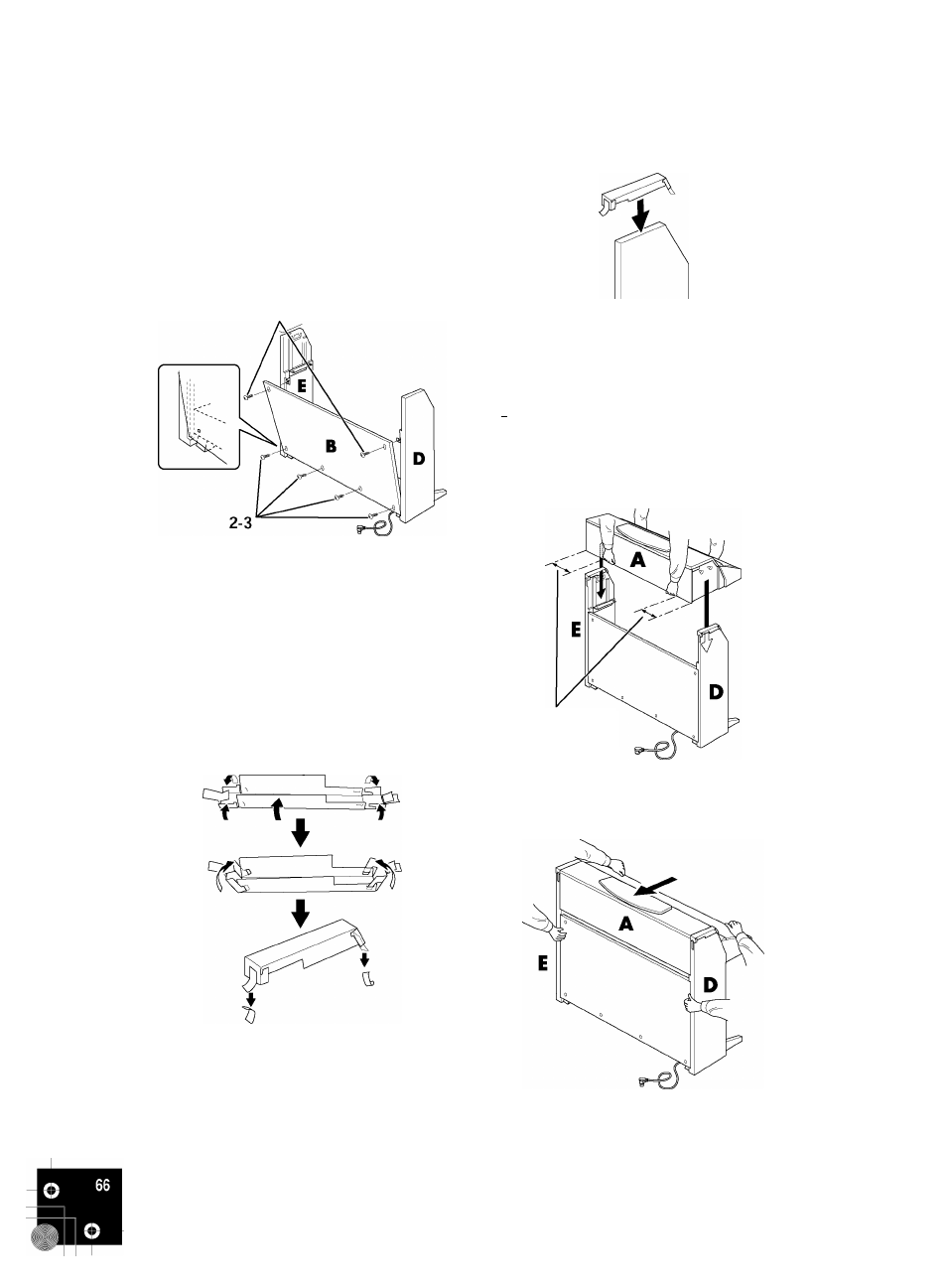

СЬР-240/230: Сборка подставки для клавиатуры
Присоедините В.
2
.
2-1
2-2
Поместите нижние края В на
выступающие края В и Е и выровняйте
по ним верхнюю часть.
Временно закрепите верхнюю часть с
помощью тонких шурупов 4 X 12.
2-2
2-3
Закрепите нижнюю часть саморезами
4 X 20.
3
3-1
■ Установите А.
Соберите защитн^хе прокладки боковой
панели (картонн^хе), как показано на
рисунке. Затем удалите две бумажн^хе
подложки с клейкой ленты на защитной
прокладке.
3-2
Накройте верхнюю сторону В и Е
защитной прокладкой боковой панели.
Затем закрепите защитную прокладку
клейкой лентой.
С1Р-240/230 Руководство пользователя
3-3
Совместите боковое углубление на А с
внутренней стороной В и Е. Опустите
одновременно левую и правую сторону А
и закрепите с помощью В и Е.
А
ВНИМАНИЕ!
• Следите за тем, чтобы не защемить пальцы между
основным устройством и задней или боковыми
панелями. Будьте чрезвычайно осторожны и не уроните
основную часть.
• Держите клавиатуру только так, как показано на рисунке.
Держите руки на расстоянии
не менее 10 см от обеих
сторон А при ее установке.
3-4
Поддерживая нижнюю сторону В и Е
одной рукой, слегка надавите на А со
стороны клавиатуры.
3-5
Удалите защитную прокладку боковой
панели.
