Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА (30А)

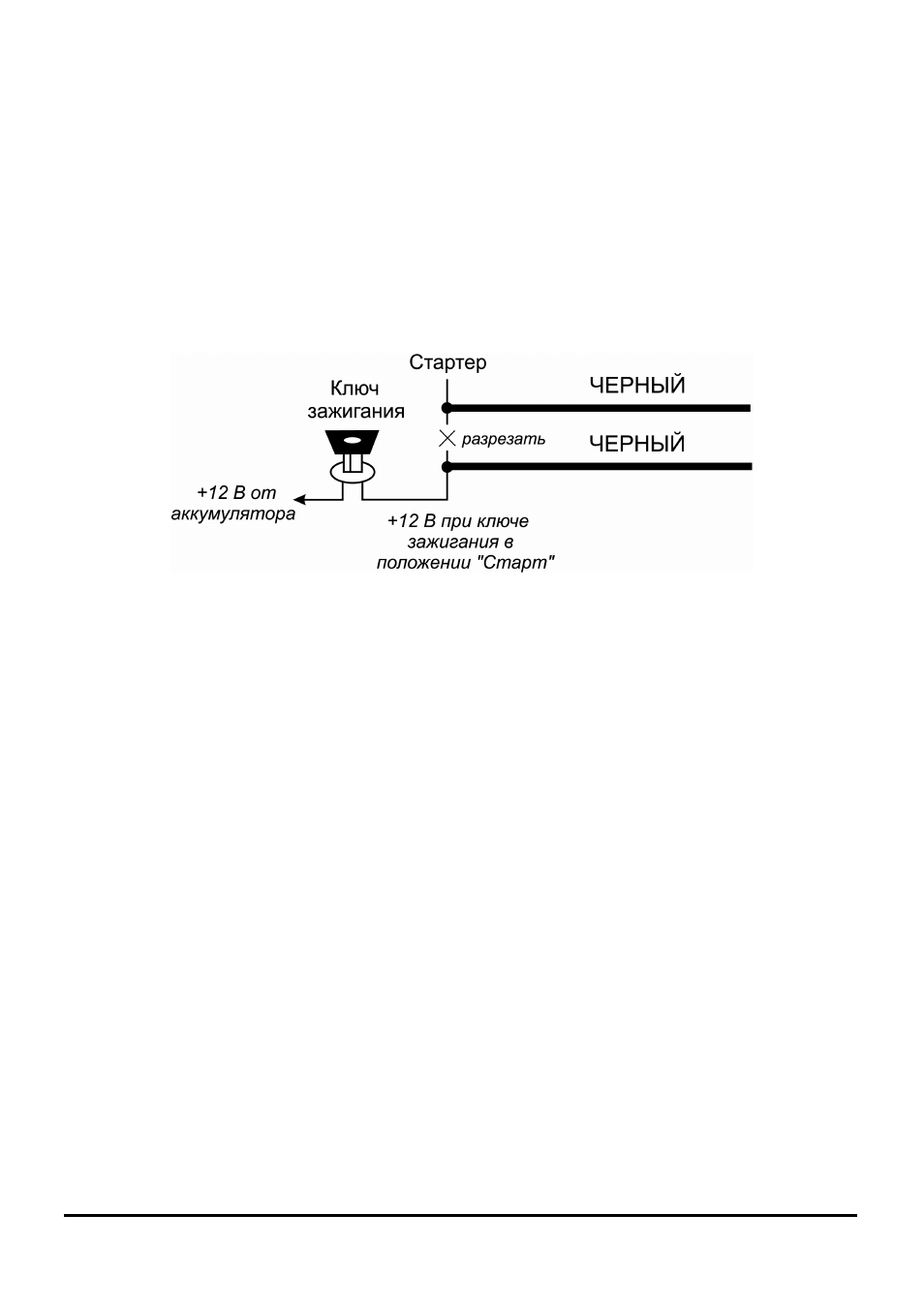

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА-
ПУСК”, и напряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).
Подсоедините ту часть перерезанного провода, которая идет от замка зажигания, к одному толстому ЧЕР-
НОМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму тол-
стому ЧЕРНОМУ проводу.
