ALLIGATOR TD-215 “Инструкция по установке” rev. A  2004 Saturn High-Tech, Inc. USA
14
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу.
6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управления
пейджером” (программируемая функция № 21). В этом случае он также уже более не будет управляться
при нажатии кнопок передатчика, вместо этого СЕРЫЙ провод будет автоматически замыкаться на “массу”
при срабатывании системы.

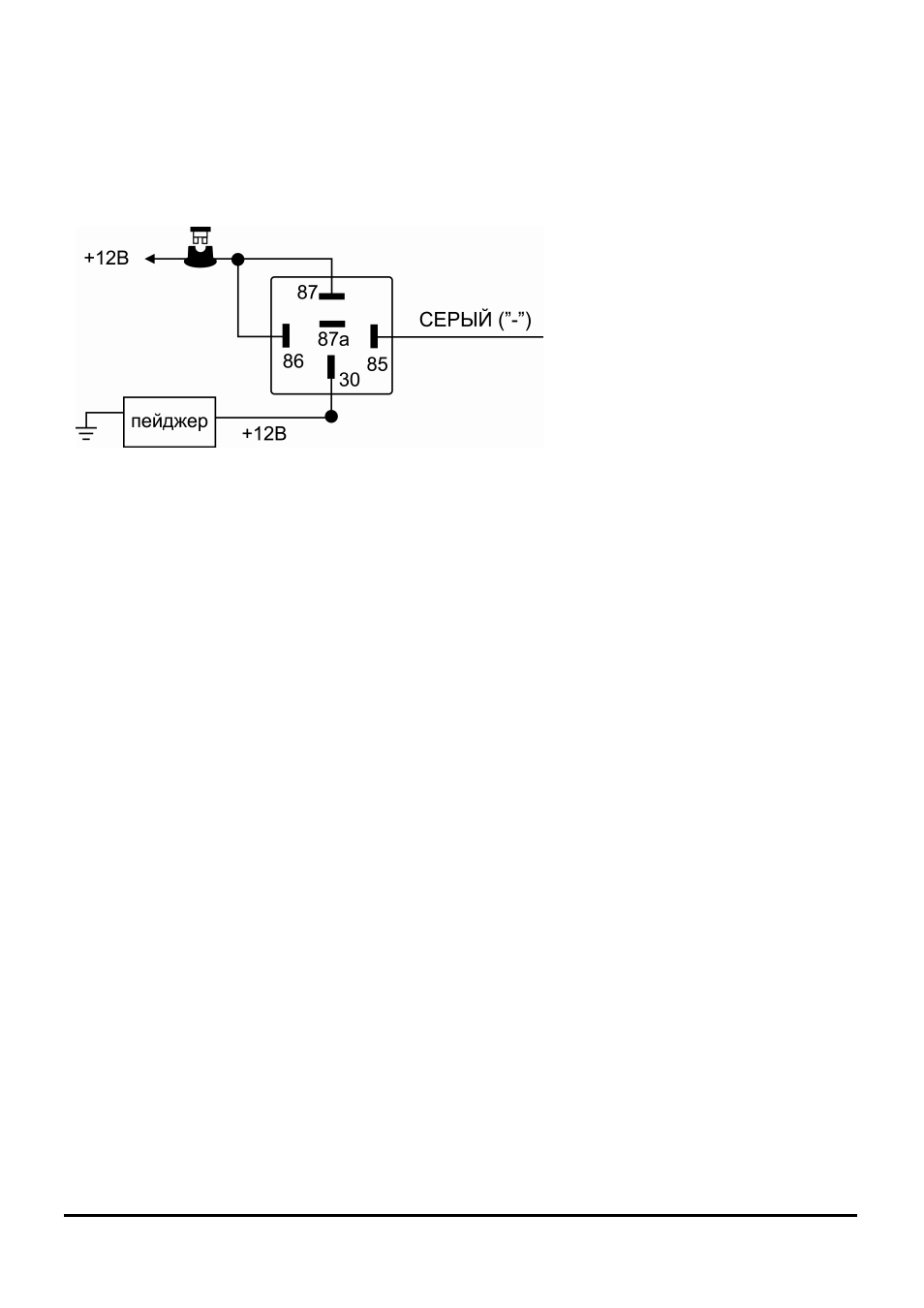

Подсоединение: Подсоедините СЕРЫЙ
провод к проводу отрицательного триг-
гера дополнительного пейджера. В том
случае, если пейджер управляется по-
ложительным триггером, используйте
дополнительное реле, как показано на
схеме.
ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из
штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди-
нить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной
полярности (См. КОРИЧНЕВЫЙ провод ниже).
2) В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности,
ФИОЛЕТОВЫЙ провод может быть также запрограммирован как “Положительный вход для подключения 5-
проводного электропривода” (программируемая функция № 16). В этом случае, при замыкании ФИОЛЕТО-
ВОГО провода на
+12В система будет автоматически подавать импульс для отпирания дверей автомобиля,
а при отключении +12В - импульс для запирания дверей автомобиля, но только при выключенном режи-
ме охраны.
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к постоянному пита-
нию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы.
