ALLIGATOR TD-215 “Инструкция по установке” rev. A
2004 Saturn High-Tech, Inc. USA
12
♦ Отрицательный “постоянный” сигнал, активизируемый при одновременном нажатии кнопок и
пе-
редатчика и работающий до следующего одновременного нажатия кнопок и
передатчика.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при одновременном нажатии кнопок
и
передатчика и работающий в течение 30 секунд либо до следующего одновременного нажатия
кнопок и
передатчика.
В любом из описанных выше случаев:
♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара, вход дополнительного датчика и вход
зажигания на все время, пока выход канала 3 активизирован, + еще 3 секунды.

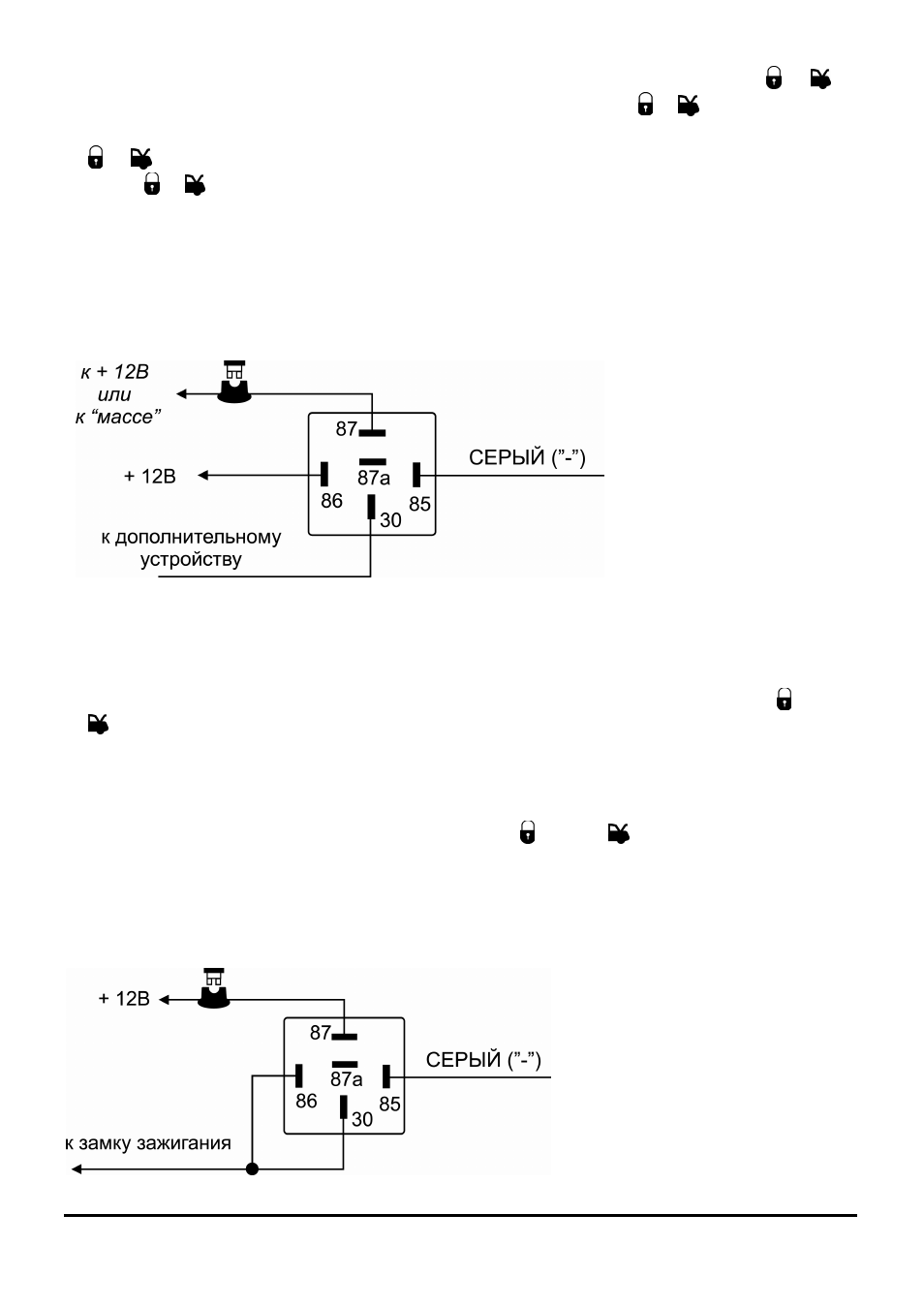

Подсоединение: Подсоедините
СЕРЫЙ провод к клемме № 85
дополнительного 30А реле, под-
соедините клемму № 86 реле к
+12В. Подсоедините остальные
контакты реле в соответствии с
выбранной функцией канала 3
системы.
2) Вы можете использовать также СЕРЫЙ провод для того, чтобы система подавала питание на замок за-
жигания в течение определенного времени. В этом случае Вы сможете ставить систему в режим
охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если программируемая
функция № 13 включена):
♦ Перед выключением зажигания активизируйте выход канала 3, нажав одновременно кнопку и кнопку
передатчика. Система начнет подавать напряжение на замок зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем.
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого
отключите канал 3 системы, нажав одновременно кнопку и кнопку
передатчика. Двигатель будет
продолжать работать.
Для реализации данной функции:
a) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как “постоянный”;
b) Подсоедините СЕРЫЙ провод системы к клемме № 85 дополнительного реле.
c) Подсоедините клеммы № 86 и № 30
реле к проводу от замка зажигания,
на который поступает напряжение
+12В, когда ключ зажигания нахо-
дится в положениях “ВКЛ” (ON) и
“ЗАПУСК” (CRANK) и присутствует
напряжение 0В, когда ключ зажига-
ния находится в любом ином поло-
жении.
d) Подсоедините клемму № 87 реле к
постоянному питанию +12В через
предохранитель как показано на
схеме.
