ALLIGATOR TD-215 “Инструкция по установке” rev. A
2004 Saturn High-Tech, Inc. USA
16
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТОЯННОГО ТОКА
(2 х 7.5А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима "Паника" и при срабатывании режима “Anti-
HiJack” (если данная функция включена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод системы с предохранителем
от КРАСНОГО провода системы и подсоедините КРАСНЫЙ провод к “массе”. После этого переставьте
диоды, установленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ
провода системы непосредственно к цепям управления правых и левых габаритных огней автомобиля.
Нарастите КРАСНЫЙ/БЕЛЫЙ провод и подсоедините его +12 В аккумулятора.
ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИ-
РОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного реле)
ОРАНЖЕВЫЙ провод замыкается на “массу” при включенном режиме охраны и может использоваться для
управления дополнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзи-
сторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для
управления катушкой реле.

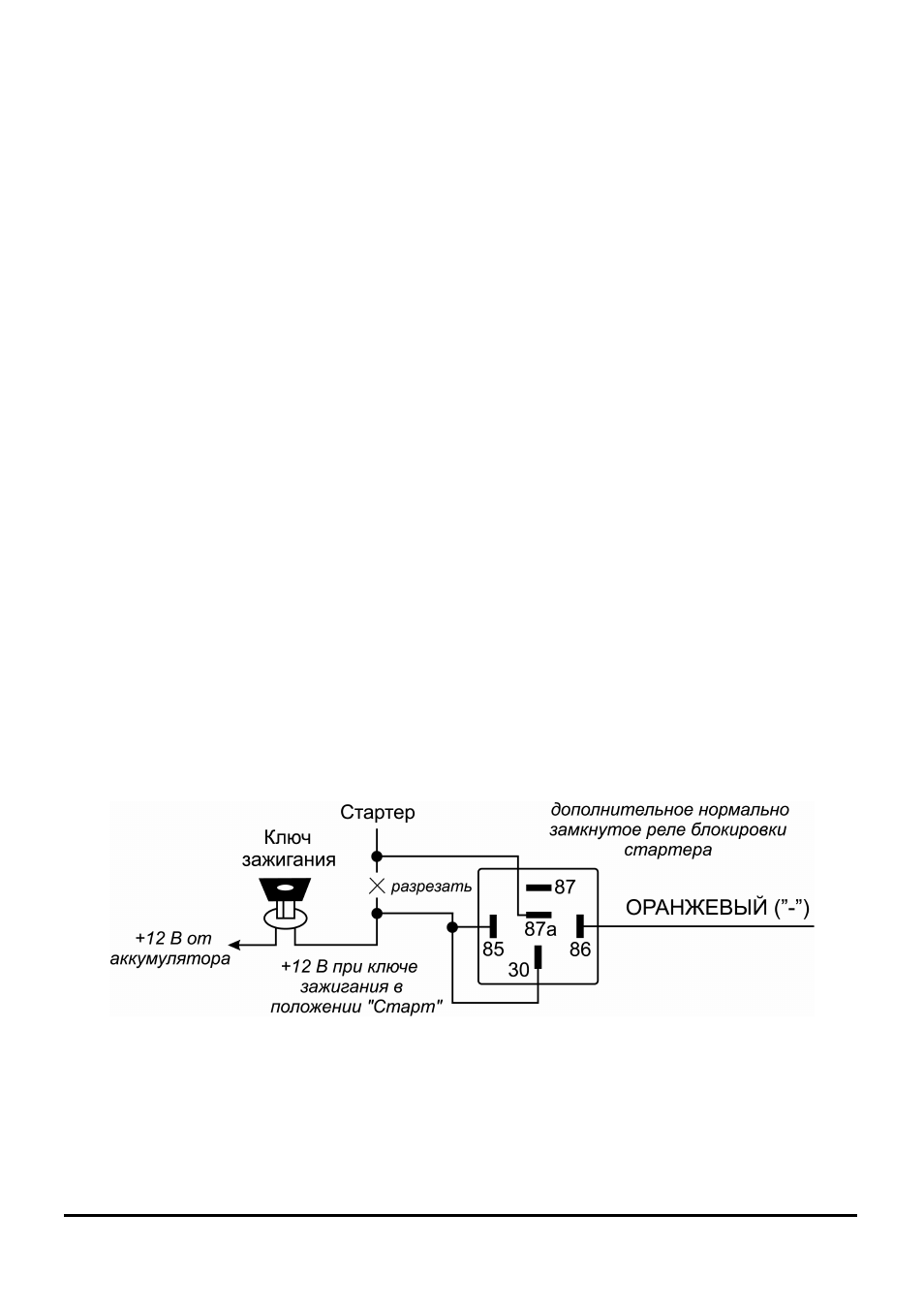

Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки
стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В,
когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87а реле как показано на схеме.
