Обновление системы (продолж.)

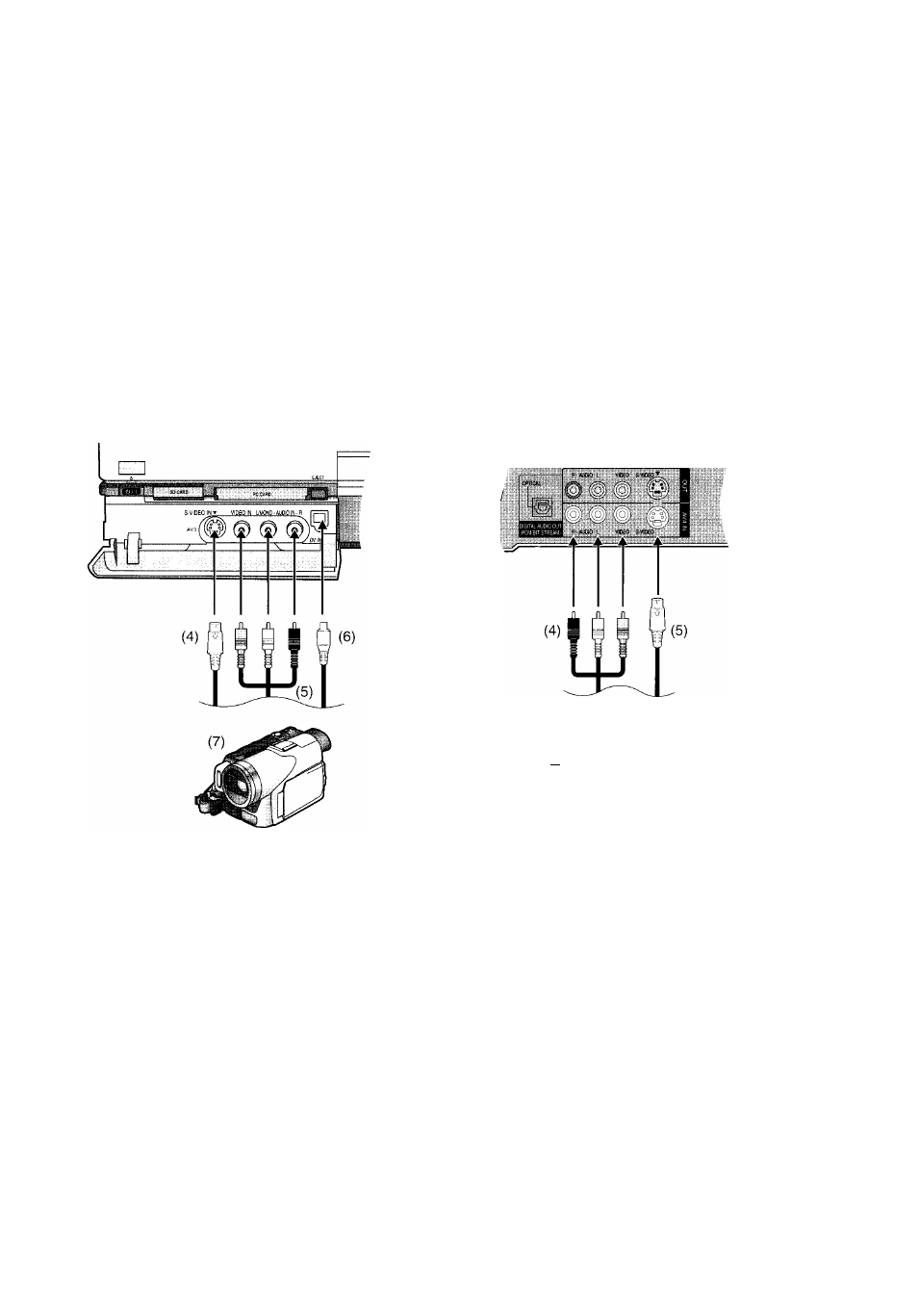

Подключение кассетного
видеомагнитофона
При подключении к АУЗ/ОУ-входным разъемам на
передней панели магнитофона
Аудио/видео кабель
(
2
)
(3) <Ж]зшш>^
При подключении к входным разъемам на задней
стороне магнитофона
Аудио/видео кабель
(1) сш»-»
(
1
)
(2) ЧЦ>ю-
-/)-
-onE^nib (2)
(1) Красный (Н)
(2) Белый (1)
(3) Желтый (ВИДЕО)
Передняя панель магнитофона
(1) Желтый (ВИДЕО)
(2) Белый (1)
(3) Красный (В)
Задняя панель магнитофона
(4) S video (не входит в комплект поставки)
(5) Аудио/видео кабель (не входит в комплект поставки)
(6) 4-контактный DV-кабель (не входит в комплект поставки)
(7) Другие устройства для воспроизведения
• Присоедините к выходным разъемам видео и аудио.
Примечание
• Если аудиовыход другого устройства монофонический,
соедините его с L/MONO. (при подключении через L/MONO
записываются и левый, и правый каналы.)
• DV-вход магнитофона предназначен только для работы с
DV-устройствами.
• При подключении DV-устройства управлять магнитофоном
с другого устройства невозможно.
• Через входной DV-разъем можно подключать только одно
DV-устройство (например, цифровую видеокамеру).
• Система сжатия изображений во внешнем DV-устройстве
может отличаться от системы сжатия, используемой в
магнитофоне. В подобных случаях копирование с такого
устройства выполнять невозможно.
(6)
L
-11 *
(4)
(5)
(
6
)
Аудио/видео кабель (не входит в комплект поставки)
S video (не входит в комплект поставки)
Другие устройства для воспроизведения
• Присоедините к выходным разъемам видео и аудио.
Примечание
Если аудиовыход другого устройства монофонический,
используйте конвертирующий кабель стерео-моно (не входит
в комплект поставки).
