Обновление системы (продолж.)

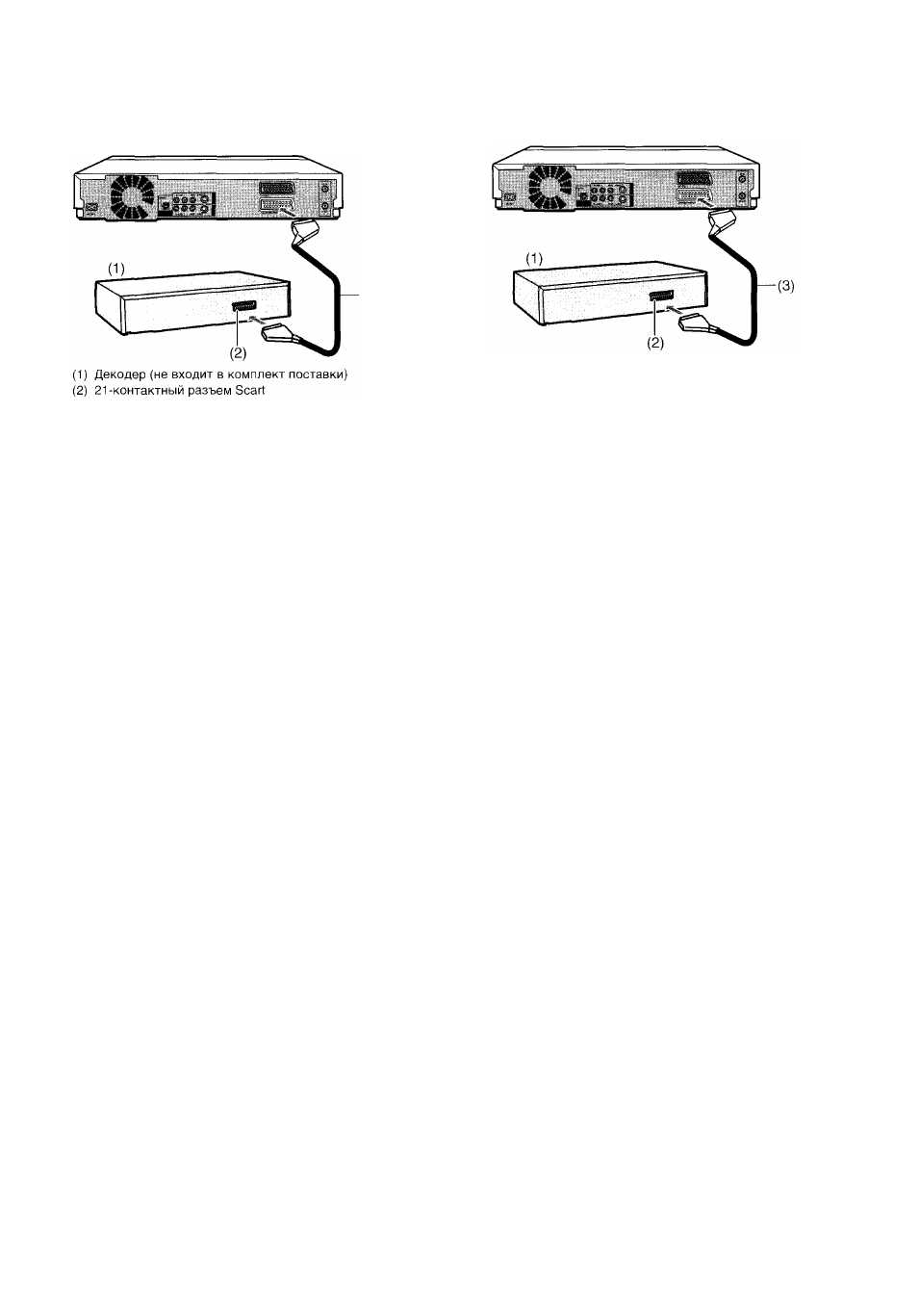

Подключение декодера
Под декодером здесь понимается устройство, используемое
для декодирования кодированного вещания (платное ТВ).
(3)
(3)
21-контактный кабель Scart
поставки)
не входит в комплект
Присоедините 21-контактный кабель Scart (не входит в
комплект поставки) к 21-контактному разъему Scart
AV2 на магнитофоне и к 21-контактному разъему Scart
на декодере.
Включите сетевой шнур декодера в розетку сети
переменного тока.
Установите “Соединение AV2” на “DECODER”.
(страница 132)
• Если вы подсоединили другое устройство, имеющее выход
RGB, к гнезду AV2 магнитофона, то выходной сигнал этого
устройства должен быть настроен на RGB, когда “Ввоя
AV2” установлен на “RGB”.
Функция AV Link (Переключение ТВ/
воспроизведение видео)
Если магнитофон подключен к телевизору через 21-
контактный кабель Scart, можно использовать функцию
[AV LINK] для переключения телевизора с обычного
телеприема на канал воспроизведения видео (AV-вход) и
наоборот. В режиме магнитофона (когда на дисплее
магнитофона светится индикация “DVD") телевизор
включается на канал воспроизведения видео (AV-вход). В
режиме телевизора (индикация “DVD” не светится)
телевизор включается на обычный ТВ-прием.
Функция AV link перестает работать, если на дисплее
появляется индикация “DVD" (если началось
воспроизведение или на экран выводится информация).
Примечание
[RGB] означает разделение сигналов красного, зеленого и
синего цвета. Если вы подключаете телевизор с RGB-входом
к разъему AVI магнитофона, а декодер с RGB-выходом к
разъему AV2, то телевизор может принимать входной RGB-
сигнал от декодера через магнитофон.
Выходные RGB-сигналы появляются только если включен
индикатор “DVD”. Чтобы показывать выходные RGB-сигналы
при остановке или записи, нажмите [AV LINK] СЭ’ так чтобы
индикатор “DVD” засветился.
Подключение вспомогательного
приемника или цифрового приемника
(1)
(
2
)
(3)
Вспомогательный приемник (не входит в комплект
поставки)
21-контактный разъем Scart
21-контактный кабель Scart (не входит в комплект
поставки)
Подключите 21-контактный кабель Scart (не входит в
комплект поставки) к 21-контактному разъему AV2
Scart на магнитофоне и к 21-контактному разъему Scart
на вспомогательном приемнике.
Включите сетевой шнур вспомогательного приемникав
розетку сети переменного тока.
Установите “Соединение AV2” на “EXT”, “Ext Link 1”
или “Ext Link 2”. (страница 132)
• Если вы подсоединили другое устройство, имеющее выход
RGB, к гнезду AV2 магнитофона, то выходной сигнал этого
устройства должен быть настроен на RGB, когда “Ввоя
AV2” установлен на “RGB”.
127
