ALLIGATOR M-1700/2200 “Инструкция по установке”
© Saturn Marketing Ltd.
31
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ НА АВТОМОБИЛИ ВАЗ

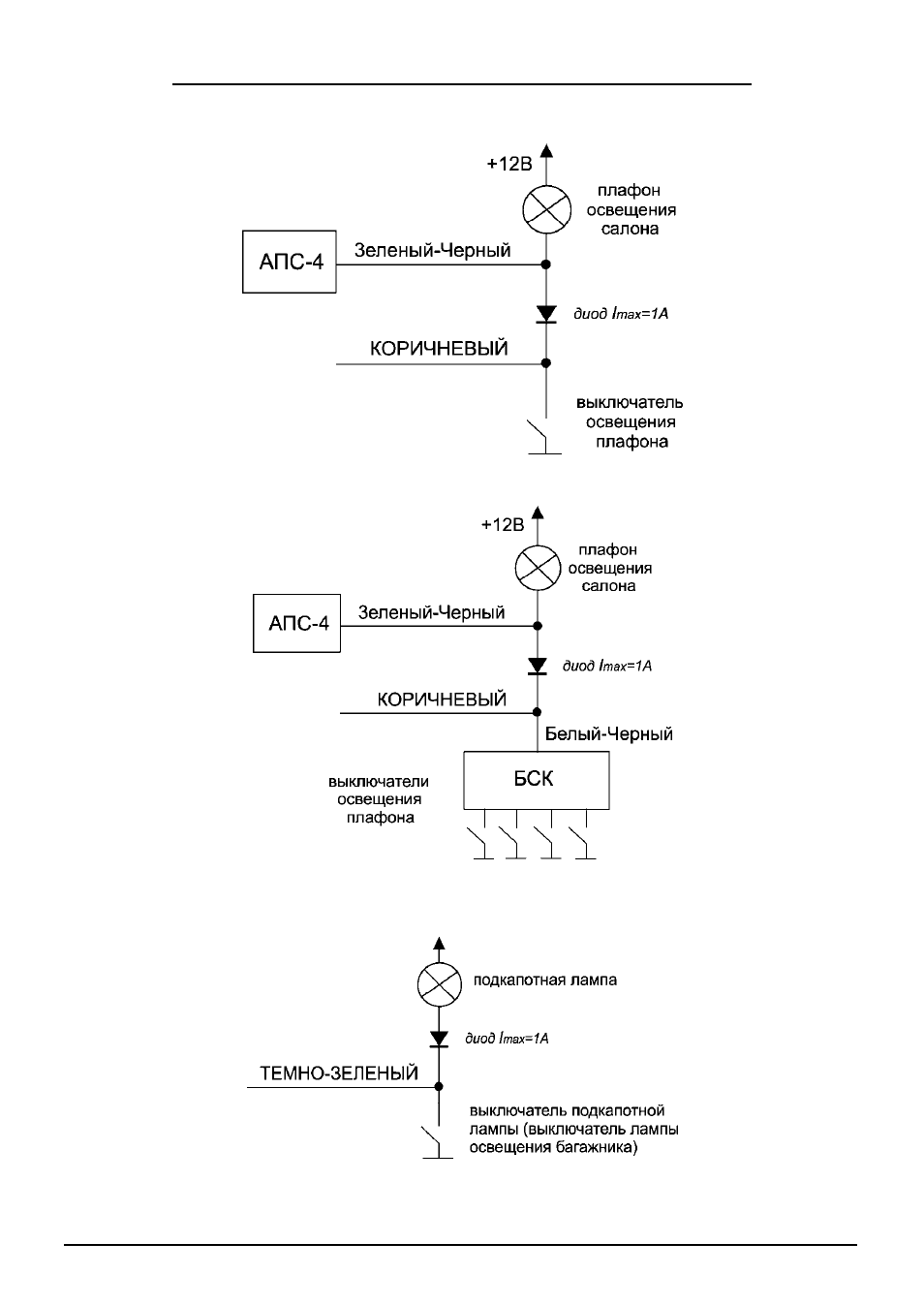

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЁМНО-ЗЕЛЁНОГО провода системы (“отрицательный триггер капо-
та/багажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
