ALLIGATOR M-1700/2200 “Инструкция по установке”
© Saturn Marketing Ltd.
11
ТЁМНО-ЗЕЛЁНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЁМНО-ЗЕЛЁНОГО провода на «массу» про-
изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЁМНО-ЗЕЛЁНЫЙ провод к предварительно установленным концевым
выключателям капота и/или багажника отрицательной полярности.
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.

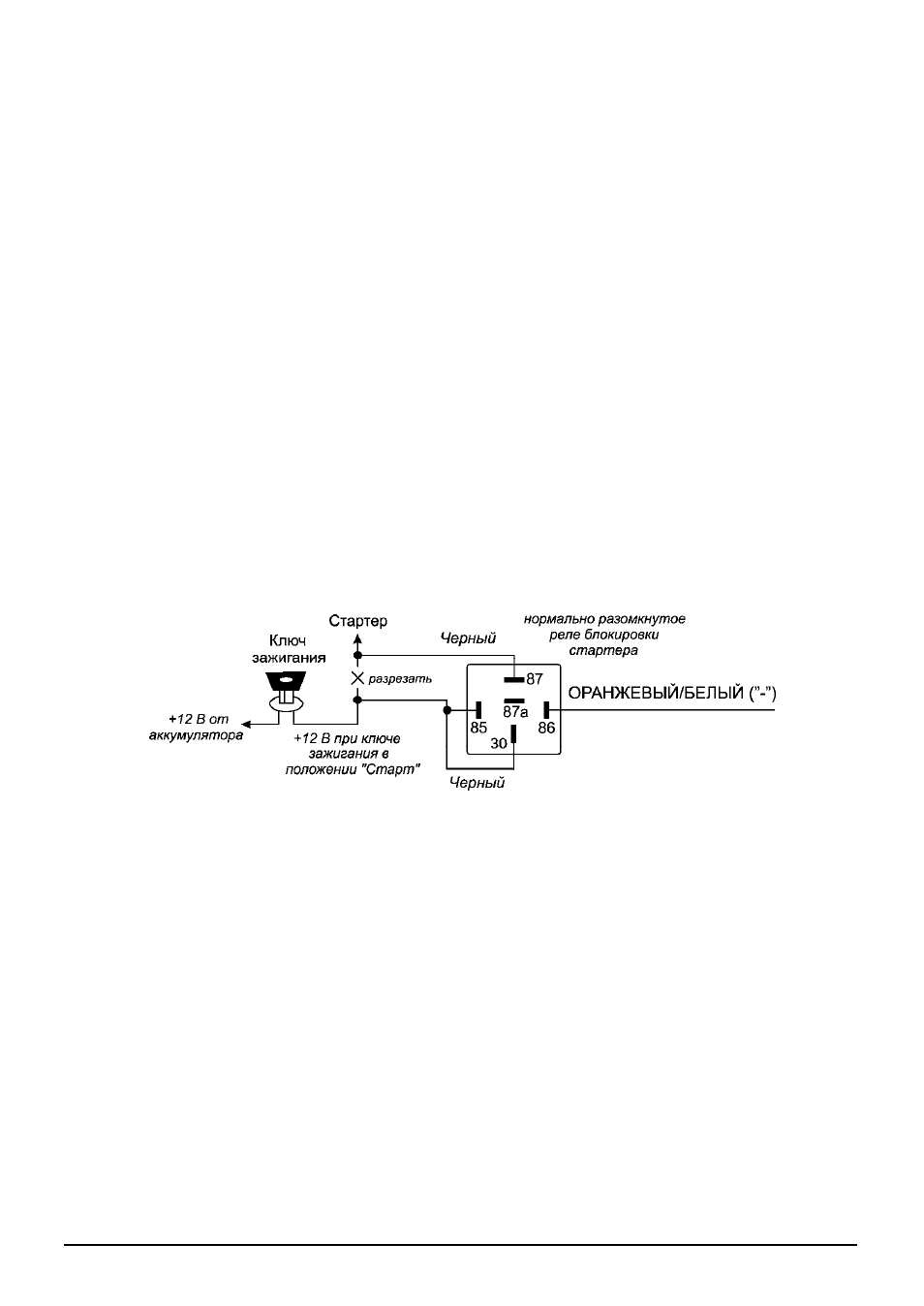

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис-
пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к ОРАНЖЕВОМУ/БЕЛОМУ проводу, идуще-
му от контакта № 86 прилагаемого реле. Подсоедините ЖЕЛТЫЙ провод, идущий от контакта № 85 реле к
проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в
положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажигания находится в любом
ином положении. Если используется блокировка цепи зажигания (что необходимо, например, для реализа-
ции функции активного глушения двигателя автомобиля или для реализации функции постановке на охрану
с включенным двигателем), то Вы также можете подключить ЖЕЛТЫЙ провод колодки реле к ЖЕЛТОМУ
проводу системы.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть перерезанного провода, которая идет от замка зажигания, к ЧЕРНОМУ проводу, идуще-
му от контакта № 30 реле. Подсоедините другую часть перерезанного провода к ЧЕРНОМУ проводу, иду-
щему от контакта № 87 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения реле бло-
кировки стартера питание на реле блокировки будет подаваться только в момент попытки завести двига-
тель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки
запуска двигателя (или только при включении зажигания).
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-
НОМУ проводу системы.
