ALLIGATOR M-1700/2200 “Инструкция по установке” © Saturn Marketing Ltd.
13
2) Вы также можете использовать СЕРЫЙ провод для того, чтобы система подавала питание на замок за-
жигания в течение определенного времени. В этом случае Вы сможете ставить систему в режим
охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если программируемая
функция № 12 включена):
♦ Перед выключением зажигания активизируйте выход канала 3, одновременно нажав на 2 секунды кнопки
и передатчика. Система начнет подавать напряжение на замок зажигания в обход ключа зажига-
ния.
♦ Выньте ключ из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем, нажав кнопку передатчика на 2 секунды.
♦ После снятия системы с охраны вставьте ключ в замок зажигания и включите зажигание. После этого от-
ключите канал 3 системы, одновременно нажав на 2 секунды кнопки и передатчика. Двигатель
будет продолжать работать.

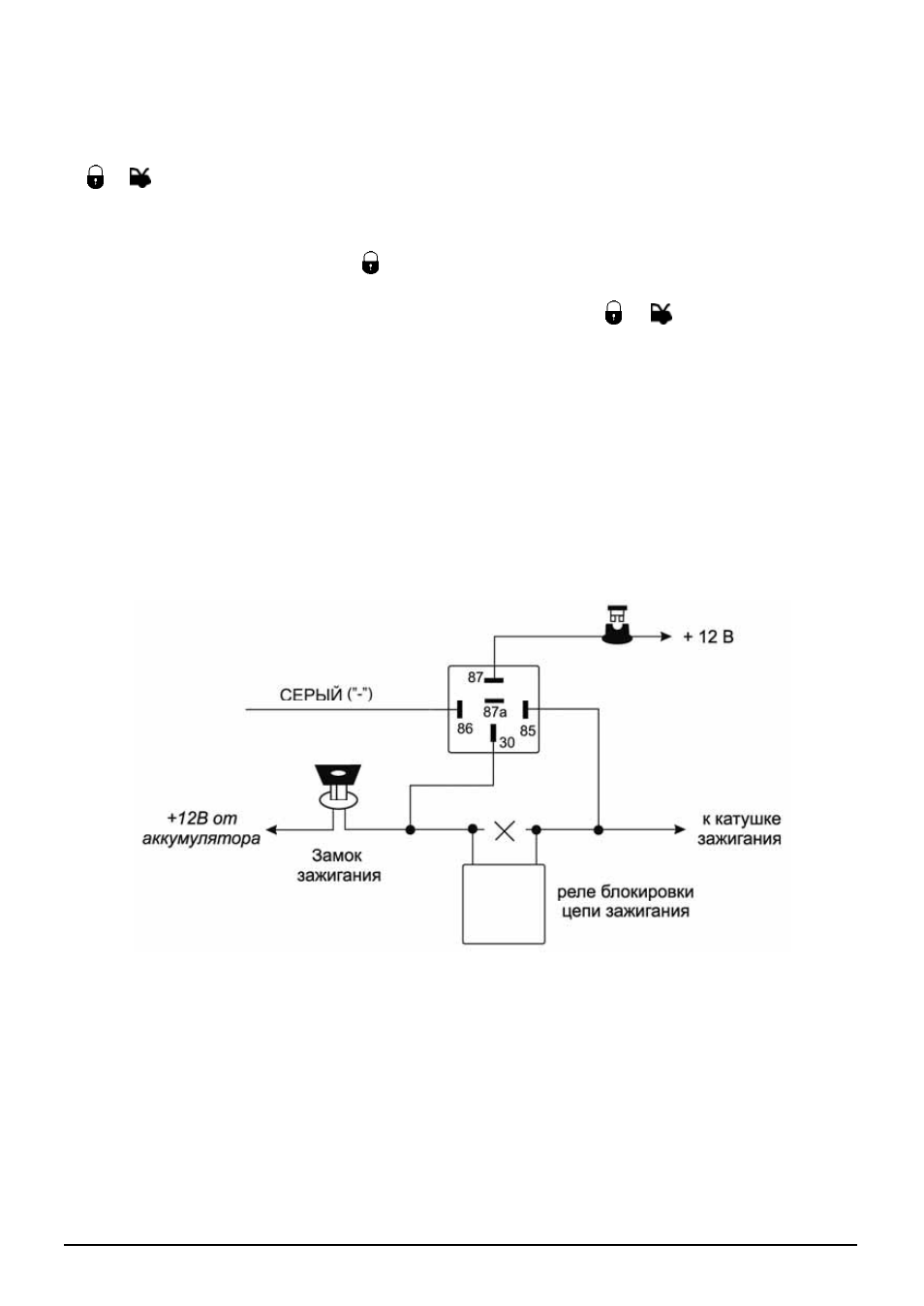

Для реализации данной функции:
a) ОРАНЖЕВЫЙ/БЕЛЫЙ (или СИНИЙ) провод системы ДОЛЖЕН использоваться для блокировки цепи за-
жигания.
b) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как “постоянный” (функция № 16);
c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-
ровки цепи зажигания.
e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
