ALLIGATOR M-1700/2200 “Инструкция по установке”

© Saturn Marketing Ltd.

14

3) Вы можете также использовать выход дополнительного канала 3 системы для ручного включения ре-

жима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.

В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переведите

рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте автомо-
биль на стояночный тормоз.

♦ Перед выключением зажигания активизируйте выход канала 3, одновременно нажав на 2 секунды кнопки

и

передатчика. Система будет подавать напряжение на замок зажигания в обход ключа зажига-

ния в течение 3 минут.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-

дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-

ботающим двигателем, нажав кнопку передатчика на 2 секунды.

♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в тече-

ние 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим
охраны.

Для реализации данной функции:
a) Включите программируемую функцию № 12 (возможность постановки автомобиля на охрану с работаю-

щим двигателем).

b) Запрограммируйте выход дополнительного канала 3 системы как “таймерный 3-х минутный” (функция № 16).
c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-
ровки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохра-
нитель (См. выше).

4) СЕРЫЙ провод может быть также запрограммирован как “ отрицательный выход при включенном ре-

жиме охраны” и в этом случае он уже более не будет замыкаться на “массу” при одновременном нажатии

на 2 секунды кнопок и

передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” при

включенной охране и может использоваться для управления дополнительным нормально замкнутым реле
блокировки стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки
200 мА) и должен использоваться только для управления катушкой дополнительного реле.

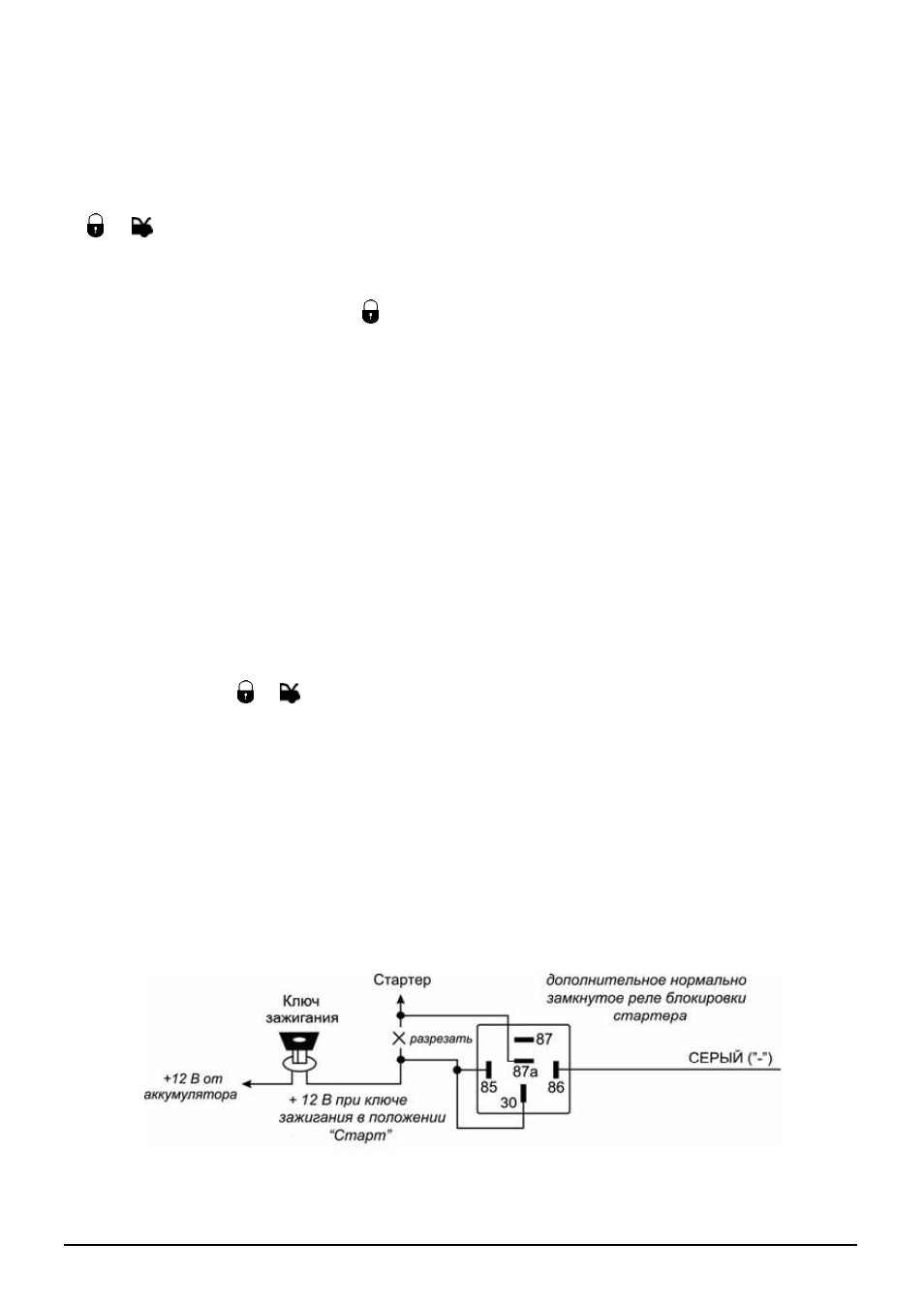

Подсоединение: Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле. Подсое-
дините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда
ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ за-
жигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87A реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
