ALLIGATOR M-1700/2200 “Инструкция по установке”
© Saturn Marketing Ltd.
19
Подсоединение.
Для реализации данной функции:
a) ОРАНЖЕВЫЙ/БЕЛЫЙ или СЕРЫЙ провод системы (с помощью дополнительного реле) ДОЛЖЕН ис-
пользоваться для блокировки цепи зажигания.
b) Запрограммируйте тип выхода дополнительного канала 2 системы как “постоянный” (функция № 14);
c) Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к “массе”
d) Подсоедините СИНИЙ провод системы к контакту № 86 дополнительного реле.
e) Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен
быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки це-

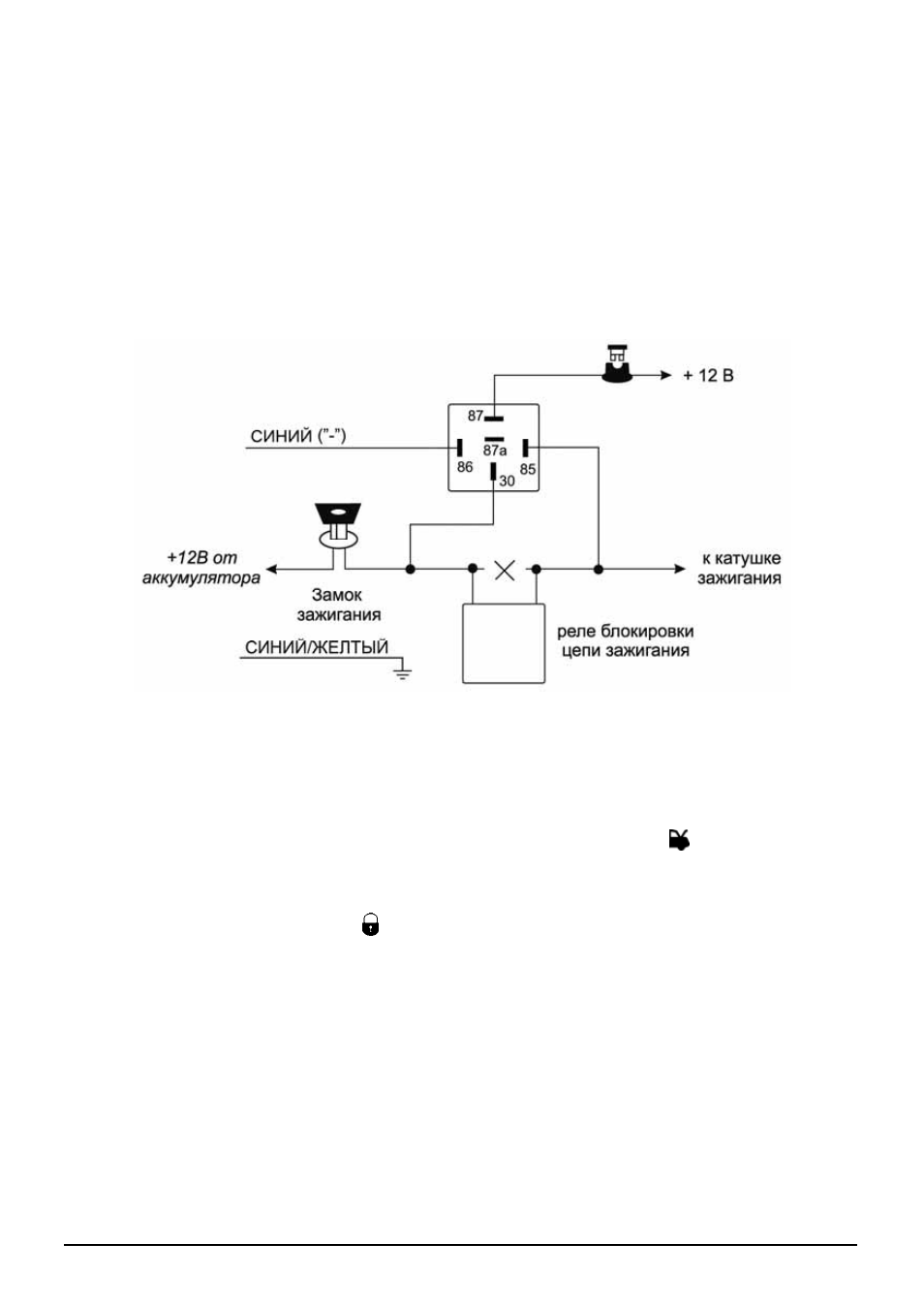

пи зажигания (как показано на схеме ниже).
f) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения
режима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.
В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переведите
рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте автомо-
биль на стояночный тормоз.
♦ Перед выключением зажигания активизируйте выход канала 2, нажав кнопку
передатчика на 2 се-
кунды. Система будет подавать напряжение на замок зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем, нажав кнопку передатчика на 2 секунды.
♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в течение
3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим охраны.
Подсоединение. Для реализации данной функции:
Включите программируемую функцию №12 (возможность постановки автомобиля на охрану с работающим
двигателем).
a) Запрограммируйте выход канала 2 системы, как “таймерный 3-х минутный” (функция №14).
b) См. описание и схему подключения в предыдущем пункте.
