ALLIGATOR M-1700/2200 “Инструкция по установке”
© Saturn Marketing Ltd.
20
5) СИНИЙ провод будет запрограммирован как “отрицательный выход при включенном режиме охра-
ны” (программируемая функция № 15). В этом случае провод уже более не будет управляться при нажа-
тии и удерживании кнопки
передатчика 2 секунды; вместо этого этот провод будет автоматически за-
мыкаться на “массу” при включении зажигания при включенном режиме охраны и может использоваться
для управления дополнительным нормально замкнутым реле блокировки стартера.

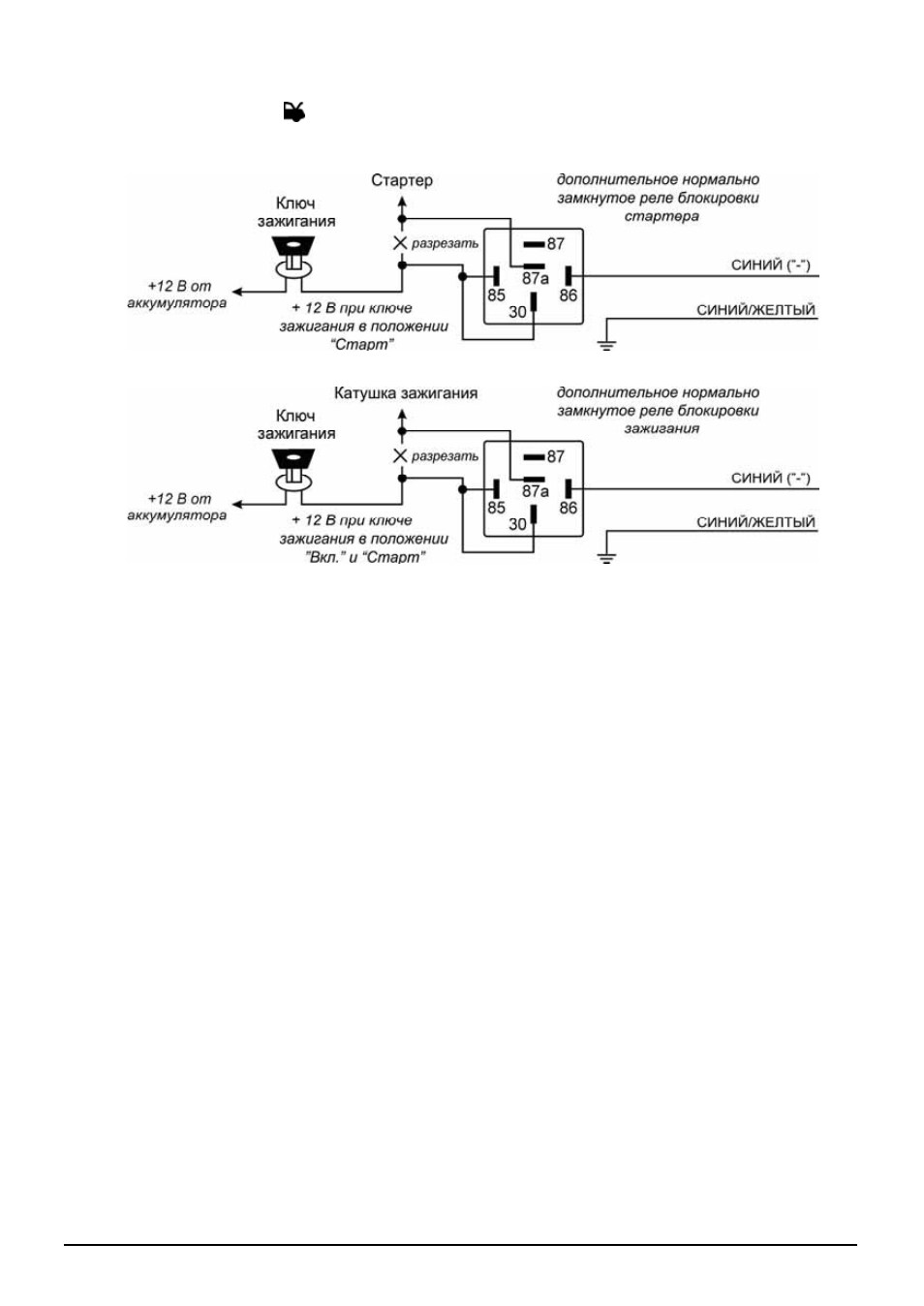

Схема подключения СИНЕГО провода для блокировки цепи зажигания автомобиля:
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 15 для исполнения функции управления нормально замкнутым реле бло-
кировки.
b) Подсоедините СИНИЙ провод системы к клемме № 86 дополнительного реле. Подсоедините клемму №
85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания
находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажигания нахо-
дится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87a реле.
Подсоедините другую часть провода к клемме № 30 реле как показано на схеме.
c) Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к «массе».
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СИНИЙ
провод для блокировки какой-либо иной цепи, кроме цепи стартера!
