Страница 9
5.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
6.
При установке платы
PCI Express в разъем для 16-канальной платы расположите ее так, чтобы выровнять зажимное гнездо с зажимом.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата вошла в слот до конца.
8.
Чтобы зафиксировать плату в гнезде
, установите и затяните винт.
9.
Подсоедините кабели
, которые должны быть подсоединены к плате.
Информацию о подключении кабелей к плате см
. в документации по плате.
10.
В компьютере
Vostro 220s установите скобку поддержки корпуса (см. раздел
Снятие и установка опорной скобы
).
11.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
12.
Установите все драйверы
, необходимые для работы платы, в соответствии с документацией к ней.
13.
Информацию о завершении процедуры извлечения см
Настройка компьютера после извлечения или установки платы
Настройка компьютера после извлечения или установки платы
PCI/PCI Express
ПРЕДУПРЕЖДЕНИЕ
:
Некоторые сетевые адаптеры позволяют автоматически запускать подключенный к сети компьютер
. Поэтому во
избежание поражения электрическим током обязательно отключите питание компьютера перед установкой платы
.

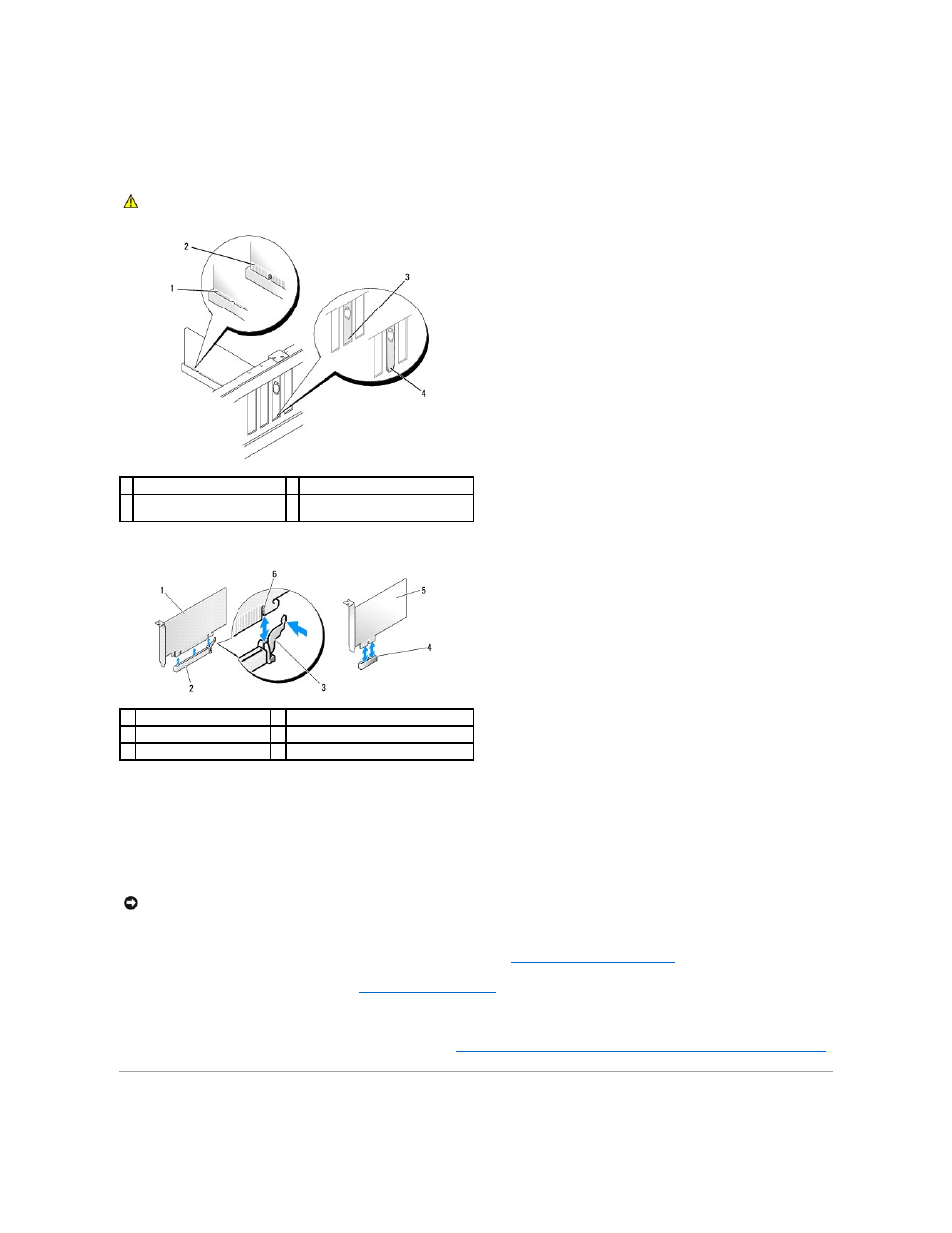

1 плата, установленная до конца 2 плата, установленная не до конца
3 скоба внутри слота
4 скоба, выходящая за пределы
слота
1 плата PCI Express x16
2 слот для платы PCI Express x16
3 защитный фиксатор
4 слот для платы PCI Express x1
5 плата PCI Express x1
6 защитное гнездо
ВНИМАНИЕ
:
Не прокладывайте кабели поверх или сзади плат
, кроме компьютера Vostro 220s, в котором есть зажим для кабелей на скобке
поддержки корпуса
. Если кабель проходит поверх платы вне зажимов, крышка компьютера может не закрыться или возможно повреждение
оборудования
.
