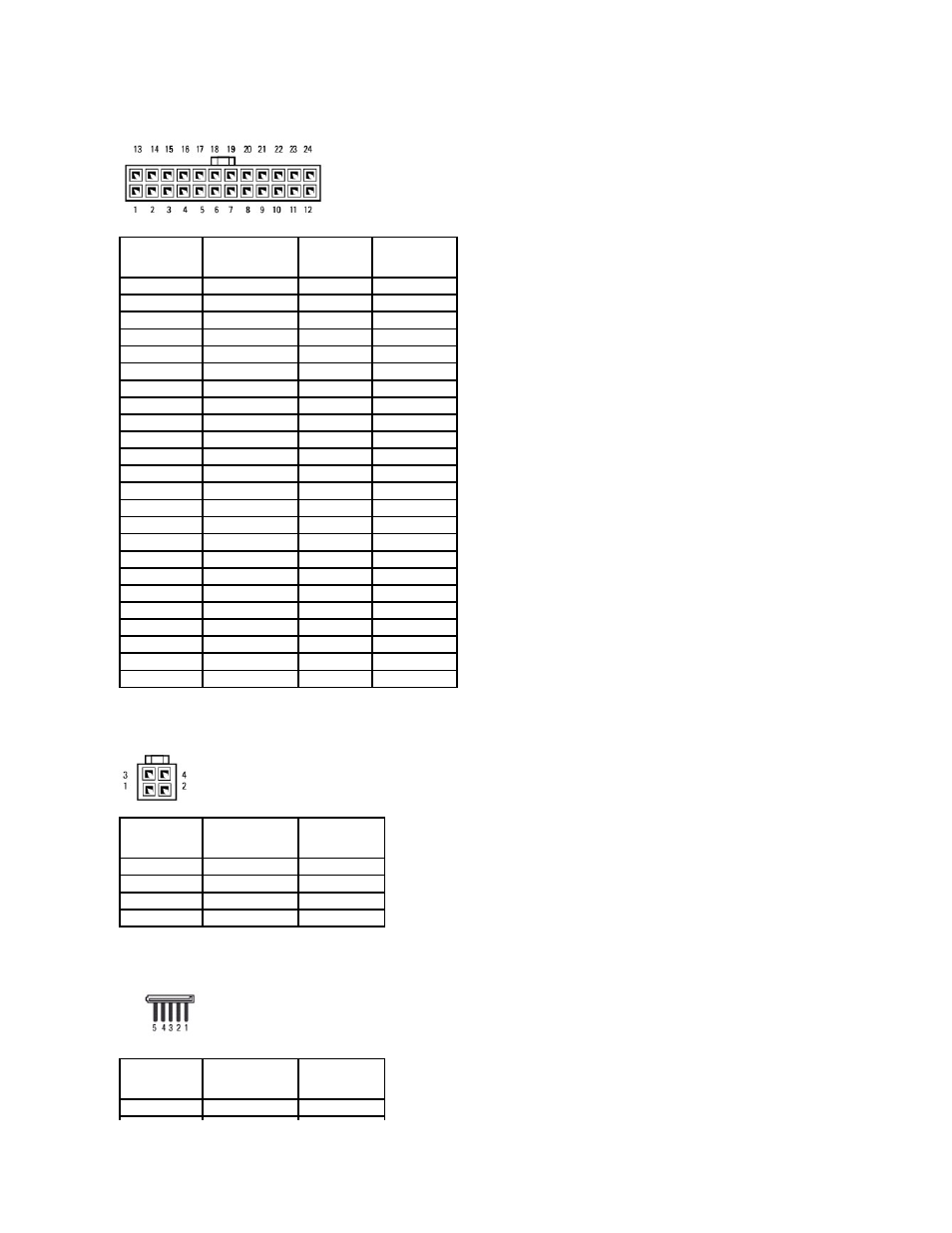

Разъем питания постоянного тока
P1
Разъем питания постоянного тока
P2
Разъемы питания
P3, P4, P5, P6, P7 и P8
Номер контакта
Название сигнала
Цвет провода
Размер провода
1
3,3 В
Оранжевый
20 AWG
2
3,3 В
Оранжевый
20 AWG
3
RTN
Черный
20 AWG
4
5 В
Красный
20 AWG
5
RTN
Черный
20 AWG
6
5 В
Красный
20 AWG
7
RTN
Черный
20 AWG
8
POK
Серый
22 AWG
9
5 В AUX
Фиолетовый
20 AWG
10
+12 В
Желтый
20 AWG
11
+12 В
Желтый
20 AWG
12
3,3 В
Оранжевый
20 AWG
13
3,3 В
Оранжевый
20 AWG
14
-12 В
Синий
22 AWG
15
RTN
Черный
20 AWG
16
PS_ON
Зеленый
22 AWG
17
RTN
Черный
20 AWG
18
RTN
Черный
20 AWG
19
RTN
Черный
20 AWG
20
Открыто
21
5 В
Красный
20 AWG
22
5 В
Красный
20 AWG
23
5 В
Красный
20 AWG
24
RTN
Черный
20 AWG
Номер контакта
Название сигнала
Провод
18-AWG
1
Земля
Черный
2
Земля
Черный
3
+12 ВА
Желтый
4
+12 ВА
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В
Оранжевый
