Панель ввода-вывода
Руководство по обслуживанию компьютеров Dell™ Vostro™ 420/220/220s
Снятие панели ввода
/вывода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Снимите лицевую панель
(см. раздел
Снятие лицевой панели
).
4.
Отсоедините кабели панели ввода
-вывода от системной платы.
5.
Компьютер
Vostro 220s:
a.
Снимите скобку поддержки корпуса
(см. раздел
Снятие скобки поддержки корпуса
).
b.
Выньте все жесткие диски из отсеков
(см. раздел
Снятие жесткого диска
).
6.
Вытащите все кабели из металлических зажимов внутри корпуса
(если необходимо).
7.
Выверните винт
, которым панель ввода/вывода крепится к корпусу.
8.
Вытащите панель ввода
-вывода из компьютера, протянув кабели через отверстия и отсеки.
Vostro 420
Vostro 220s
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности см. на начальной странице
раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ВНИМАНИЕ
:
Процедура снятия и замены панели ввода
-вывода одинакова (кроме отдельных примечаний) для компьютеров Vostro 420, Vostro
220 и Vostro 220s; рисунок приведен только для примера и может в точности не соответствовать конкретному компьютеру.
ПРИМЕЧАНИЕ
:
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить
.
ВНИМАНИЕ
:
Вынимая панель ввода
-вывода из корпуса компьютера, аккуратно вытащите кабели из всех отсеков и отверстий, чтобы не
повредить разъемы и зажимы кабелей
(если они есть).

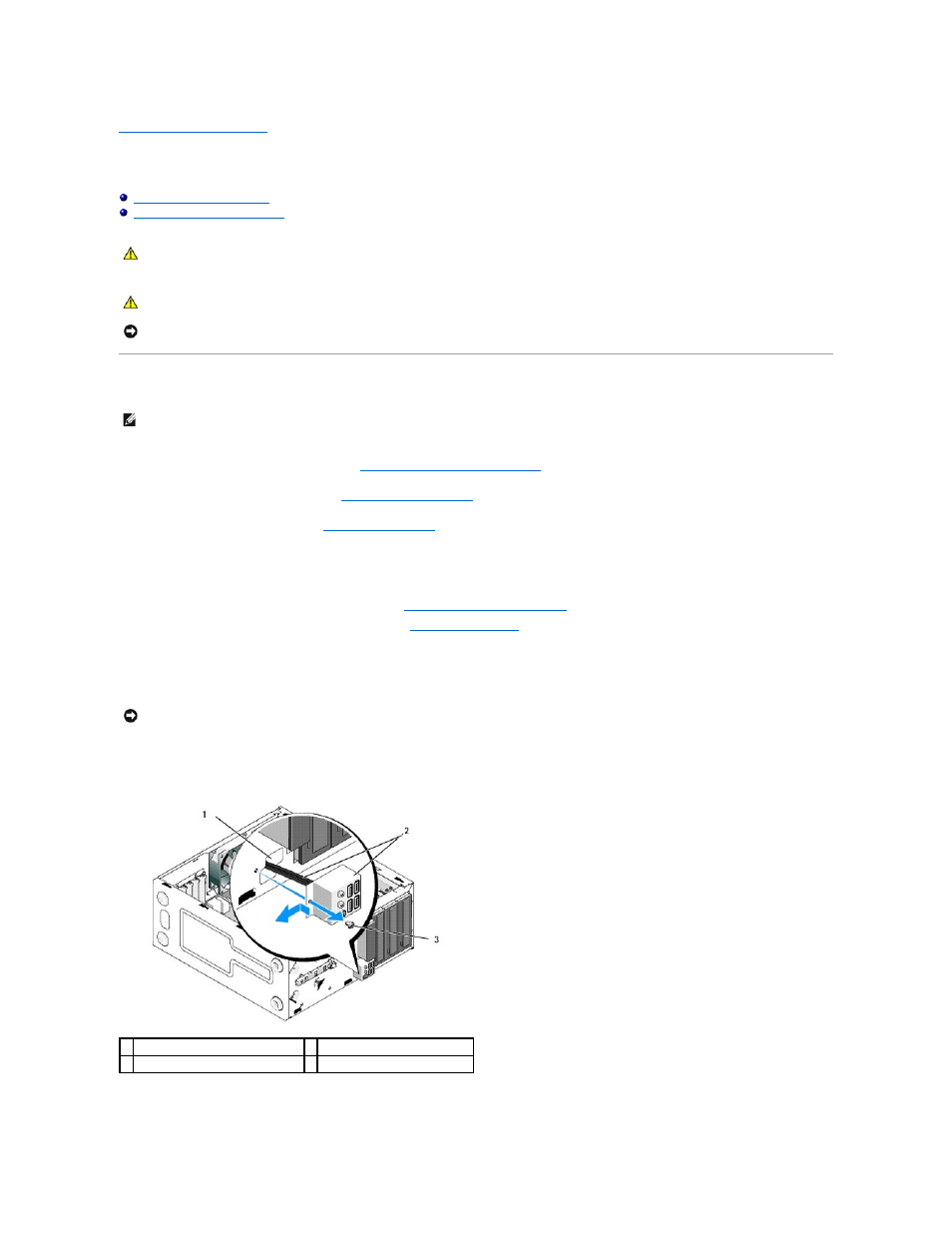

1 отверстие на панели компьютера
2 панель ввода-вывода и кабели
3 винт
