Блок питания
Руководство по обслуживанию компьютеров Dell™ Vostro™ 420/220/220s
Назначение контактов разъемов питания постоянного тока
Снятие блока питания
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Компьютер
Vostro 220s:
a.
Снимите скобку поддержки корпуса
(см. раздел
Снятие скобки поддержки корпуса
).
b.
Выдвиньте дисковод оптических дисков вперед
, чтобы получить доступ к разъему PWR1на системной плате.
c.
Выньте все установленные платы
PCI и PCI Express (см. раздел
Извлечение платы
PCI/PCI Express
).
4.
Отсоедините кабели питания постоянного тока от дисководов и системной платы
(см. раздел
Элементы системной платы
).
5.
Выньте кабели из зажимов на корпусе
(если необходимо).
6.
Выверните четыре винта
, которыми блок питания крепится к задней панели корпуса компьютера.
7.
Сместите вентилятор корпуса по направлению к передней панели компьютера и поднимите
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности см. на начальной странице
раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ВНИМАНИЕ
:
Процедура снятия и замены блока питания одинакова
(кроме отдельных примечаний) для компьютеров Vostro 420, Vostro 220 и
Vostro 220s; рисунок приведен только для примера и может в точности не соответствовать конкретному компьютеру.
ВНИМАНИЕ
:
Отсоединяя кабели питания постоянного тока от системной платы и дисководов
, запоминайте, как они уложены под выступами в
корпусе компьютера
. После установки блока питания эти кабели следует уложить также, избегая зажатия и скручивания.

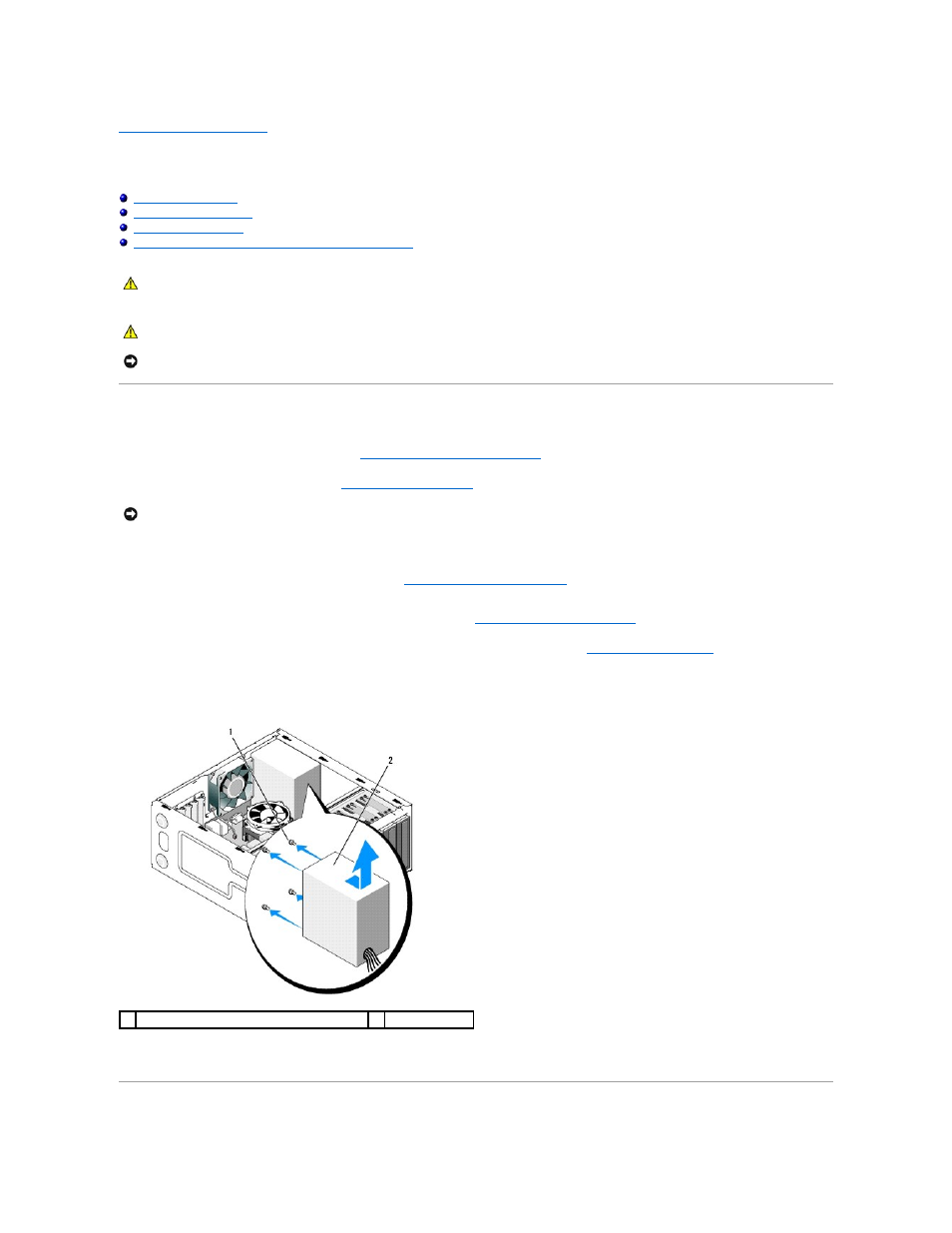

1 винты (4) (для Vostro 220s — 3 винта)
2 блок питания
