Инструкция по эксплуатации Dell Vostro 220 (Late 2008)
Страница 71

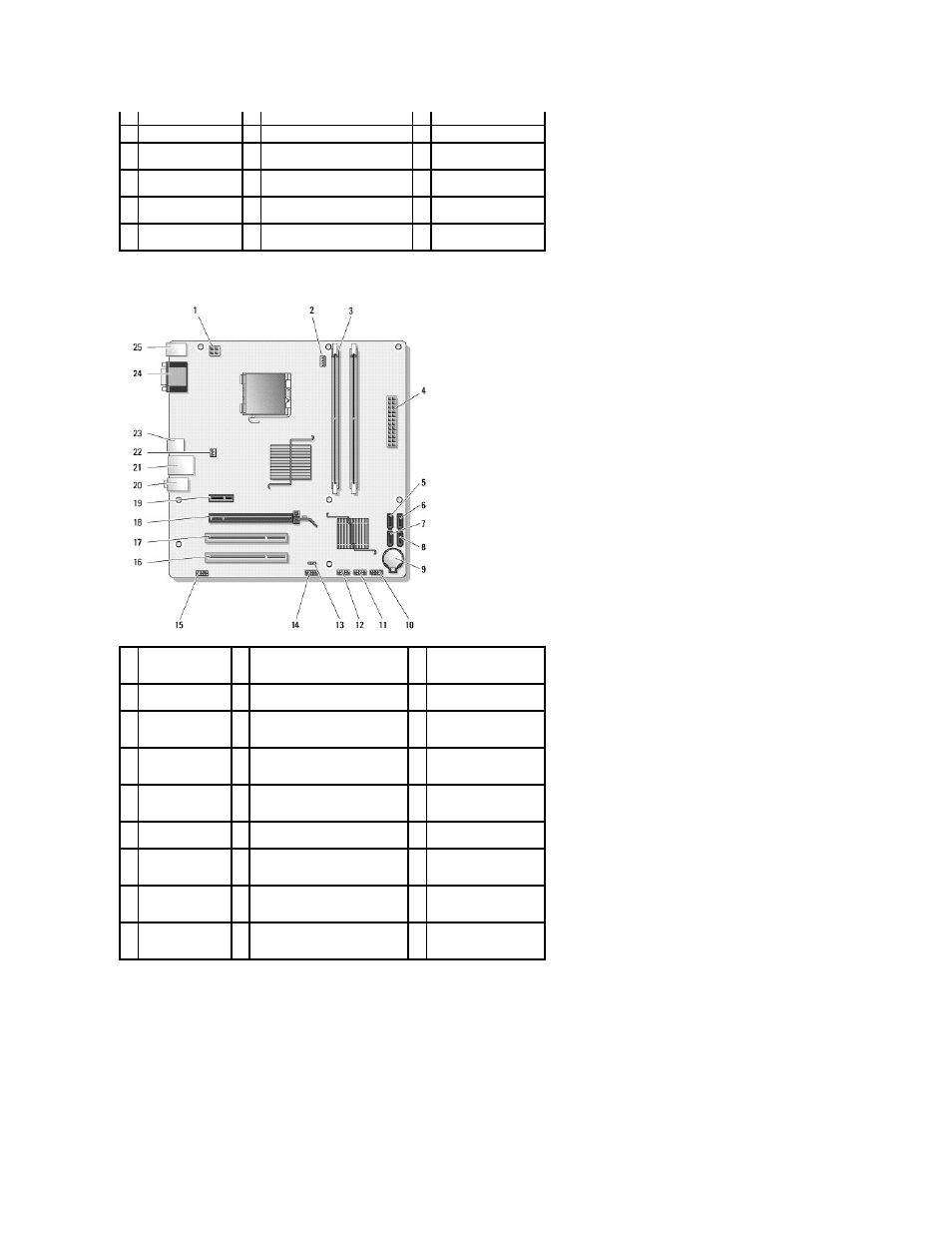

Vostro 220
Vostro 220s
платы
USB3
19 разъем PCI (PCI3)
20 разъем PCI (PCI2)
21 разъем PCI (PCI 1)
22 разъем PCI Express
x1 (PCIE_X1 2)
23 разъем PCI Express x16
(PCIE_X16)
24 разъем PCI Express x1
(PCIE_X1 1)
25 аудиоразъемы
26 один сетевой порт и два
порта
USB
27 порты USB (2)
28 порты USB (2) и
разъем
E-SATA
29 разъем вентилятора на
корпусе
30 порт дисплея
31 видео- (VGA) и
параллельные порты
32 разъемы PS/2 для мыши и
клавиатуры
1
разъем питания
(PWR2)
2
питание блока
радиатора
/вентилятора
процессора
3
разъемы модуля памяти
(2)
4
основной разъем
питания
(PWR1)
5
разъем диска
SATA (SATA2)
6
разъем диска
SATA
(SATA1)
7
разъем диска
SATA (SATA3)
8
разъем диска с
последовательным
интерфейсом
serial ATA (SATA0)
9
гнездо аккумулятора
10 разъем ввода-
вывода на
передней панели
11 разъем USB1 системной платы
(на передней панели ввода-
вывода
)
12 разъем USB2 системной
платы
(на передней
панели ввода
-вывода)
13 перемычка CMOS
(CLEAR CMOS)
14 разъем системной платы USB3
15 аудиоразъем (AUDIO1)
(на передней панели
ввода
-вывода)
16 разъем PCI (PCI 1) 17 разъем PCI (PCI2)
18 разъем PCI Express x16
(PCIE_X16)
19 разъем PCI
Express x1
(PCIE_X1)
20 аудиоразъемы
21 один сетевой порт и
два порта
USB
22 питание
вентилятора в
корпусе
23 порты USB (2)
24 видеоразъем (VGA)
25 разъемы PS/2 для
мыши и
клавиатуры
