Инструкция по эксплуатации Dell Vostro 220 (Late 2008)
Страница 22
4.
Отключите кабель
USB на задней части устройства чтения карт памяти.
5.
В компьютерах
Vostro 420 и Vostro 220 открутите два винта, которые крепят устройство в отсеке.
В компьютере
Vostro 220s поднимите защелку, которая удерживает оптический дисковод и дисковод 3,5" в соответствующих отсеках.
6.
Выдвиньте дисковод с передней стороны компьютера
.
7.
Если вы устанавливаете новый диск
Установка устройства чтения карт памяти
.
Если вы удаляете диск на длительное время и отсек остается пустым
, выполните
.
8.
Отсоедините кабель данных от системной платы
(см. раздел
Элементы системной платы
) и выньте его из компьютера.
9.
Установите на передней панели в пустом отсеке заглушку
3,5".
a.
Держа заглушку под углом
, вставьте один конец в отверстие отсека.
b.
Надавите на другой конец заглушки
, чтобы она встала на место.

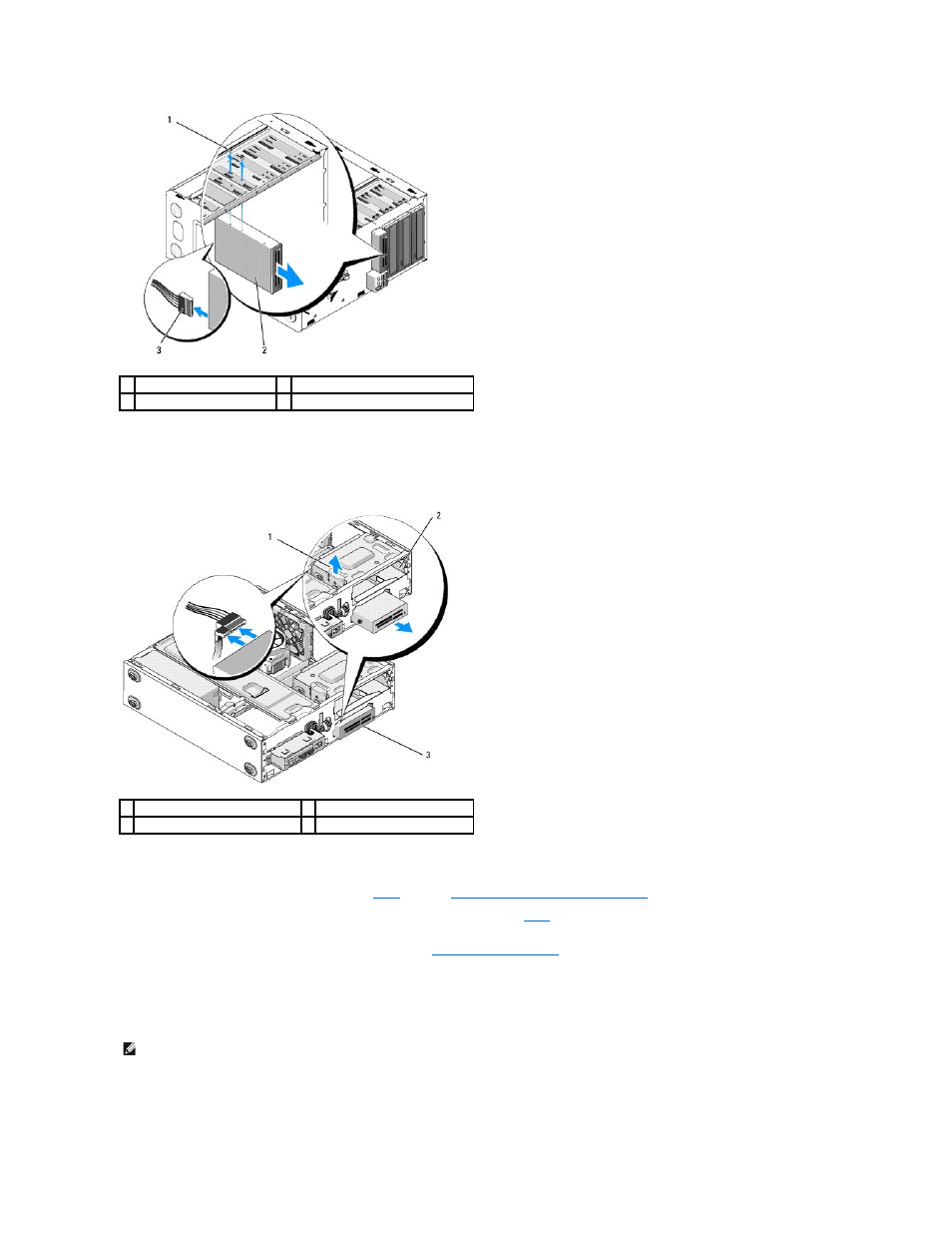

1 винты (2)
2 устройство чтения карт памяти
3 кабель интерфейса USB
1 защелка
2 отсек оптического дисковода
3 устройство чтения карт памяти
ПРИМЕЧАНИЕ
:
Установка заглушки
3,5" на передней панели в пустые отсеки необходима для выполнения требований стандарта FCC.
