Извлечение мини-платы
mSATA |
71
30
Извлечение мини-платы mSATA
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной

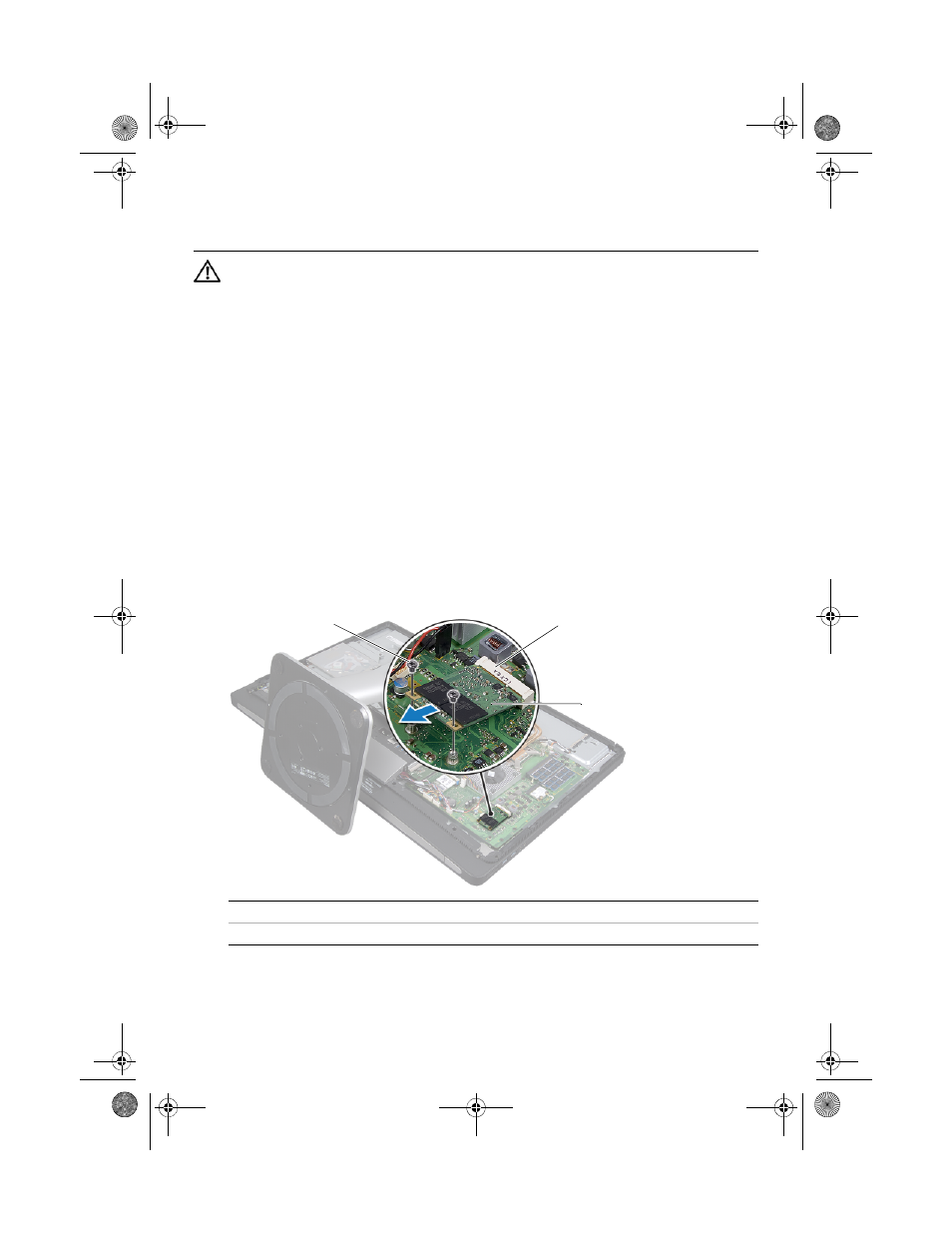

Последовательность действий
1
Выверните винты, которыми мини-плата mSATA крепится к системной плате.
2
Сдвиньте и извлеките мини-плату mSATA из разъема мини-платы mSATA.
1
винты (2)
2
разъем мини-платы mSATA
3
мини-плата mSATA
1
2
3
