| Извлечение средней крышки
Последовательность действий
1 Отсоедините кабель питания подсветки дисплея от дисплея в сборе.
2 Выверните винт, которым кабель заземления крепится к корпусу компьютера.
3 Снимите пластиковый экран над кабелем LVDS и кабелем питания дисплея.
4 Нажмите на защелки и отсоедините кабель LVDS от дисплея в сборе.
5 Отсоедините кабель сенсорного экрана от дисплея в сборе.
6 Нажмите на защелку и отсоедините кабель питания дисплея от дисплея в сборе.

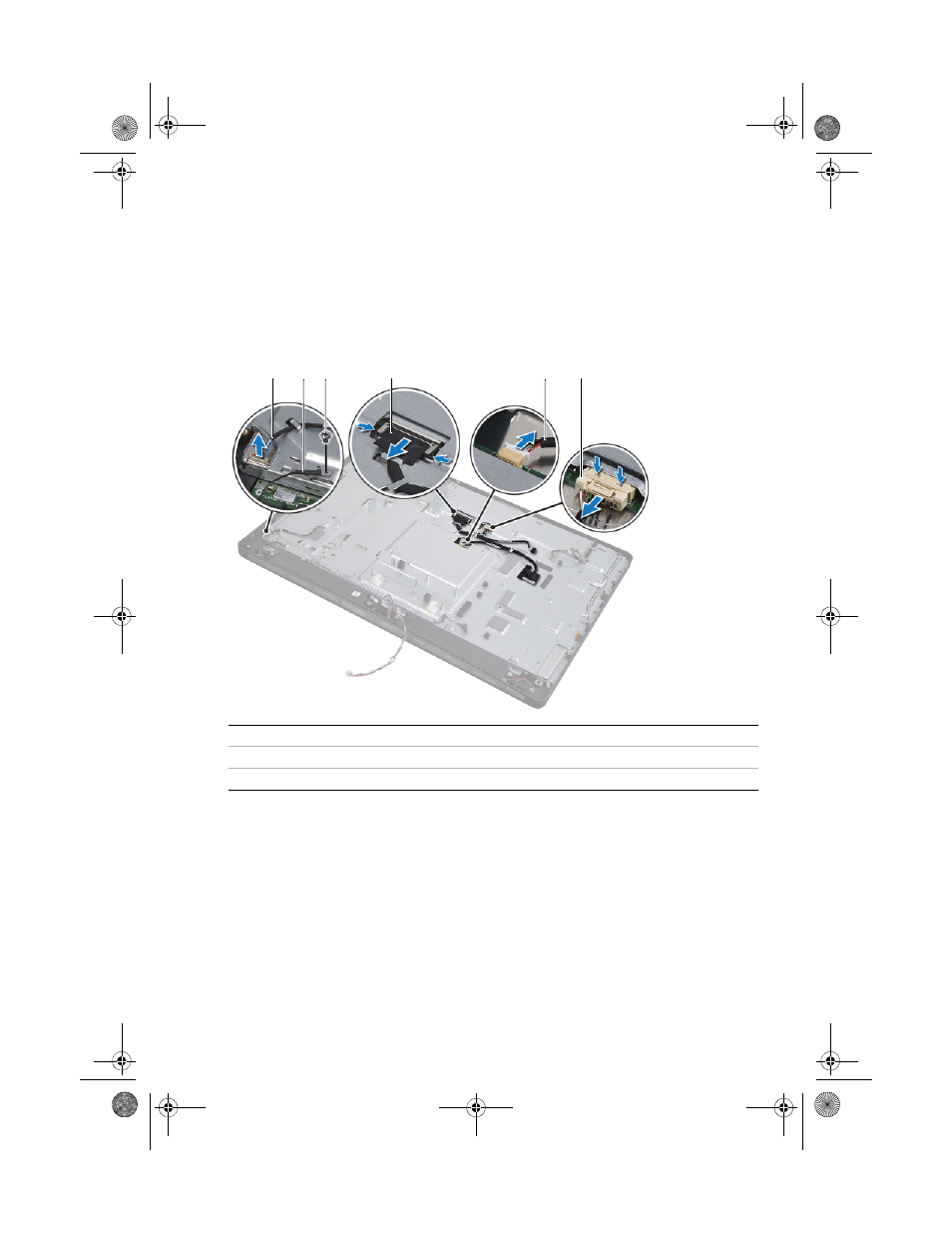

1 кабель питания подсветки дисплея 2 кабель заземления
3 винт кабеля заземления 4 кабель LVDS
5 кабель сенсорного экрана 6 кабель питания дисплея
2 3 1 4 5 6
