Извлечение ТВ-порта | 103
46
Извлечение ТВ-порта
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 47.
3 Снимите лицевую панель. См. раздел «Снятие лицевой панели» на стр. 87.
4 Снимите панель ввода-вывода. См. раздел «Снятие панели ввода-вывода» на
стр. 91.
5 Снимите экран системной платы. См. раздел «Извлечение экрана системной
платы» на стр. 31.
6 Снимите внутренний каркас. См. раздел «Снятие внутреннего каркаса» на
стр. 95.
7 Выполните действия с шаг 1 по шаг 6 в разделе «Извлечение платы ввода-
вывода» на стр. 99.
Последовательность действий

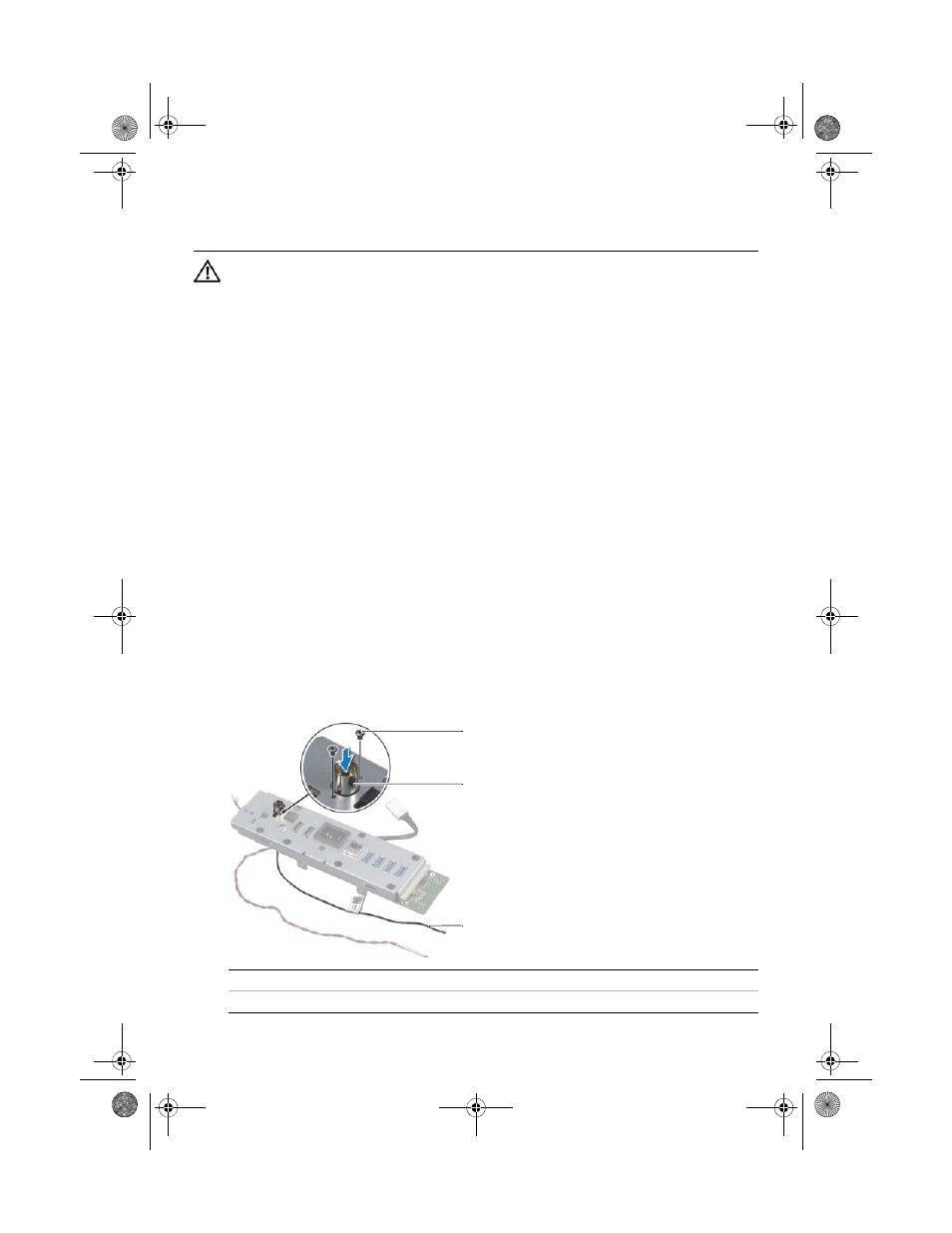

1 Выверните винты крепления ТВ-порта к кронштейну платы ввода-вывода.
2 Сдвиньте ТВ-порт и извлеките его из гнезда на кронштейне платы ввода-вывода.
1 винты (2) 2 ТВ-порт
3 кабель ТВ-порта
2
1
3
