Страница 63: Извлечение мини - платы тв - тюнера
Извлечение мини-платы ТВ-тюнера |
63
26
Извлечение мини-платы ТВ-тюнера
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной

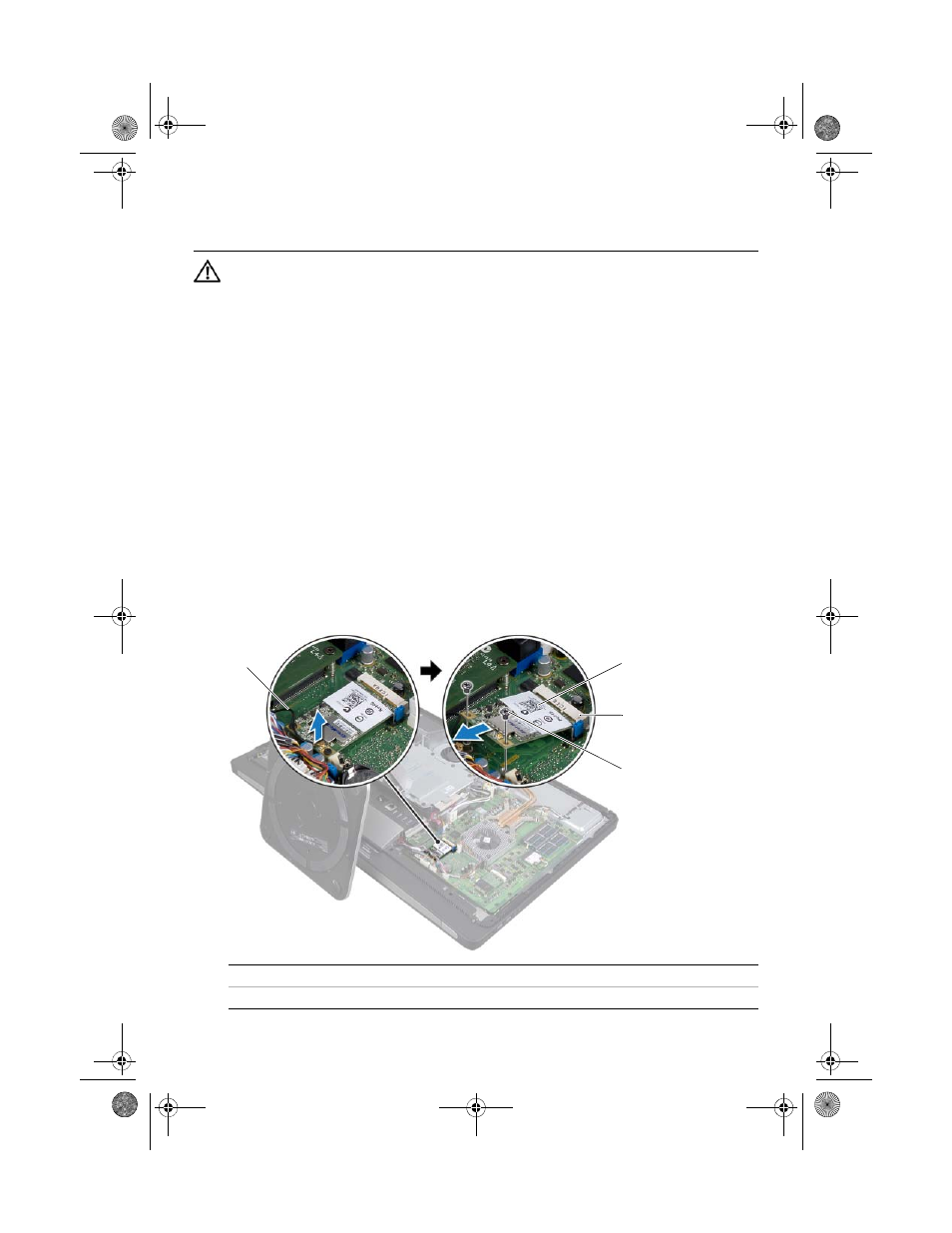

Последовательность действий
1
Отсоедините кабель ТВ-порта от мини-платы ТВ-тюнера.
2
Выверните винты, которыми мини-плата ТВ-тюнера крепится к системной плате.
3
Сдвиньте мини-плату ТВ-тюнера и извлеките ее из разъема.
1
кабель ТВ-порта
2
мини-плата ТВ-тюнера
3
разъем мини-платы ТВ-тюнера
4
винты (2)
1
2
3
4
