136
|

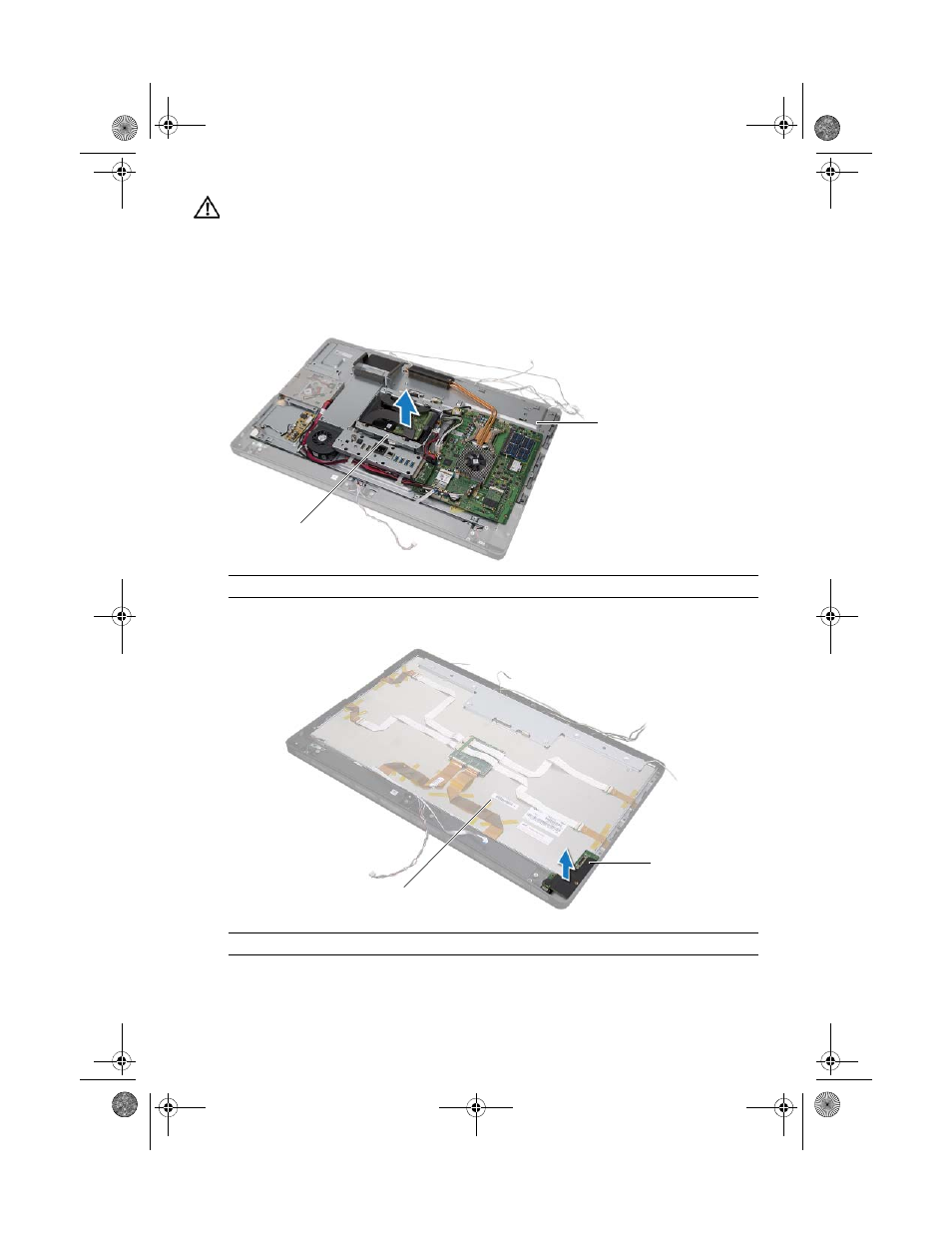

Снятие панели дисплея
ОСТОРОЖНО! Средняя крышка обладает большой массой, когда к ней
прикреплены другие компоненты. Для снятия или установки средней
крышки с прикрепленными к ней компонентами рекомендуется привлекать
двух человек.
12
При помощи каркаса жесткого диска осторожно приподнимите среднюю крышку
в сборе вместе с присоединенными к ней компонентами и освободите кабели из
пазов.
13
Снимите боковую плату ввода-вывода.
1
каркас жесткого диска
2
средняя крышка в сборе
1
дисплей в сборе
2
боковая плата ввода-вывода
1
2
1
2
