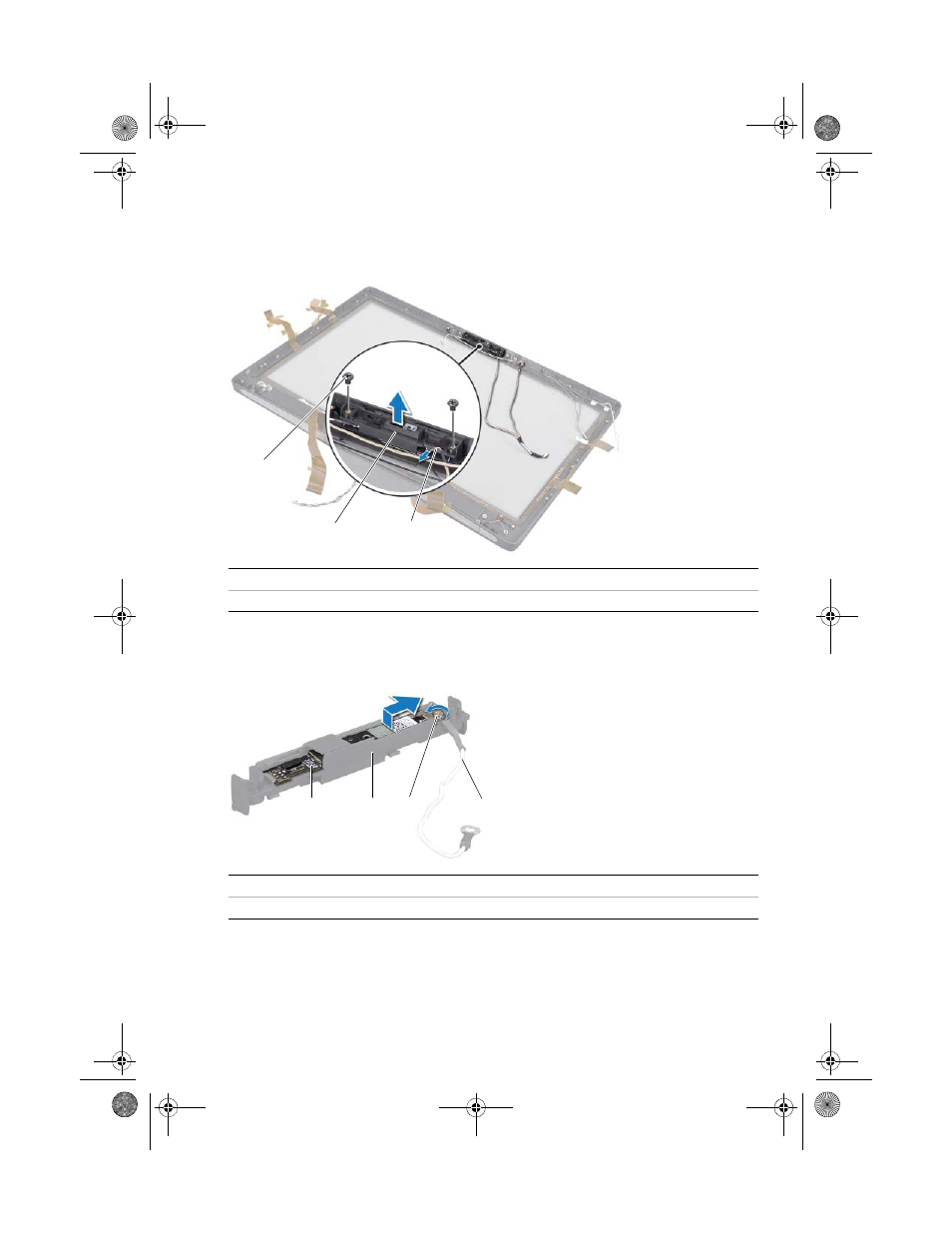

| Снятие модуля камеры
Последовательность действий
1 Выверните винты, которыми камера в сборе крепится к корпусу компьютера.
2 Осторожно поднимите камеру в сборе и отсоедините от нее кабель камеры.
3 Ослабьте невыпадающий винт крепления модуля камеры и кабеля заземления к
камере в сборе.
4 Сдвиньте модуль камеры с кронштейна камеры.
1 винты (2) 2 камера в сборе
3 кабель камеры
1 модуль камеры 2 кронштейн камеры
3 невыпадающий винт 4 кабель заземления
1
2 3
1 2 3 4
