| Технический обзор

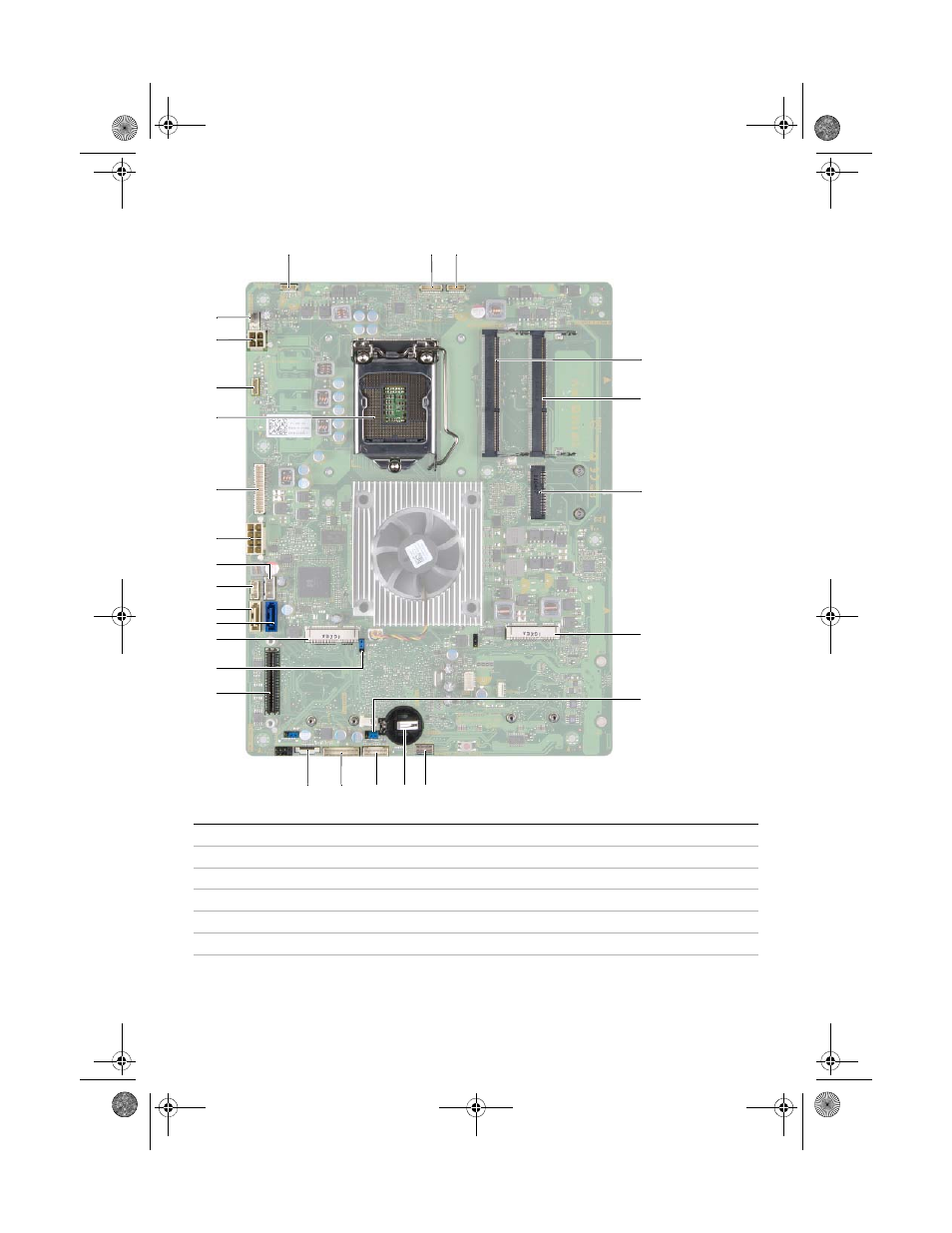

Компоненты системной платы
1 разъем кабеля питания дисплея 2 разъем кабеля камеры
3 разъем кабеля ИК-модуля 4 разъем модуля памяти (DIMM1)
5 разъем модуля памяти (DIMM2) 6 разъем мини-платы беспроводной сети
7 разъем мини-платы mSATA 8 перемычка CMOS
9 разъем для кабеля динамика 10 отсек батарейки типа «таблетка»
11 разъем кабеля кнопки питания 12 разъем кабеля платы преобразователя
13 разъем кабеля управления настройками
громкости звука и изображения
14 разъем платы ввода-вывода
13
18
15
21
7
17
1 2 3
5
6
8
10 11 12 9
16
14
19
20
22
24
25
26
23
4
