Установка и замена компонентов 133
c Выньте плату из разъема, держа ее под углом 45 градусов.
ВНИМАНИЕ.
Разъем платы сконструирован так, чтобы обеспечить правильность подсоединения. Если
почувствуете сопротивление, выровняйте плату.
ПРИМЕЧАНИЕ.
Не вставляйте плату мобильной широкополосной сети (WWAN) в разъем платы
беспроводной локальной сети (WLAN).
ПРИМЕЧАНИЕ.
На мини плате может быть два или три антенных разъема, в зависимости от типа
заказанной платы.
5 Установите плату.
ВНИМАНИЕ.
Во избежание повреждения мини платы не следует проводить кабели над платой или под ней.
a Освободите место для мини-платы, отведя в сторону все антенные кабели.
b Совместите плату с разъемом под углом 45 градусов и нажмите на плату, чтобы установить ее
в разъем до щелчка.
ПРИМЕЧАНИЕ.
Более конкретную информацию по подсоединению кабелей к соответствующим разъемам
смотрите в документации, прилагаемой к мини плате.

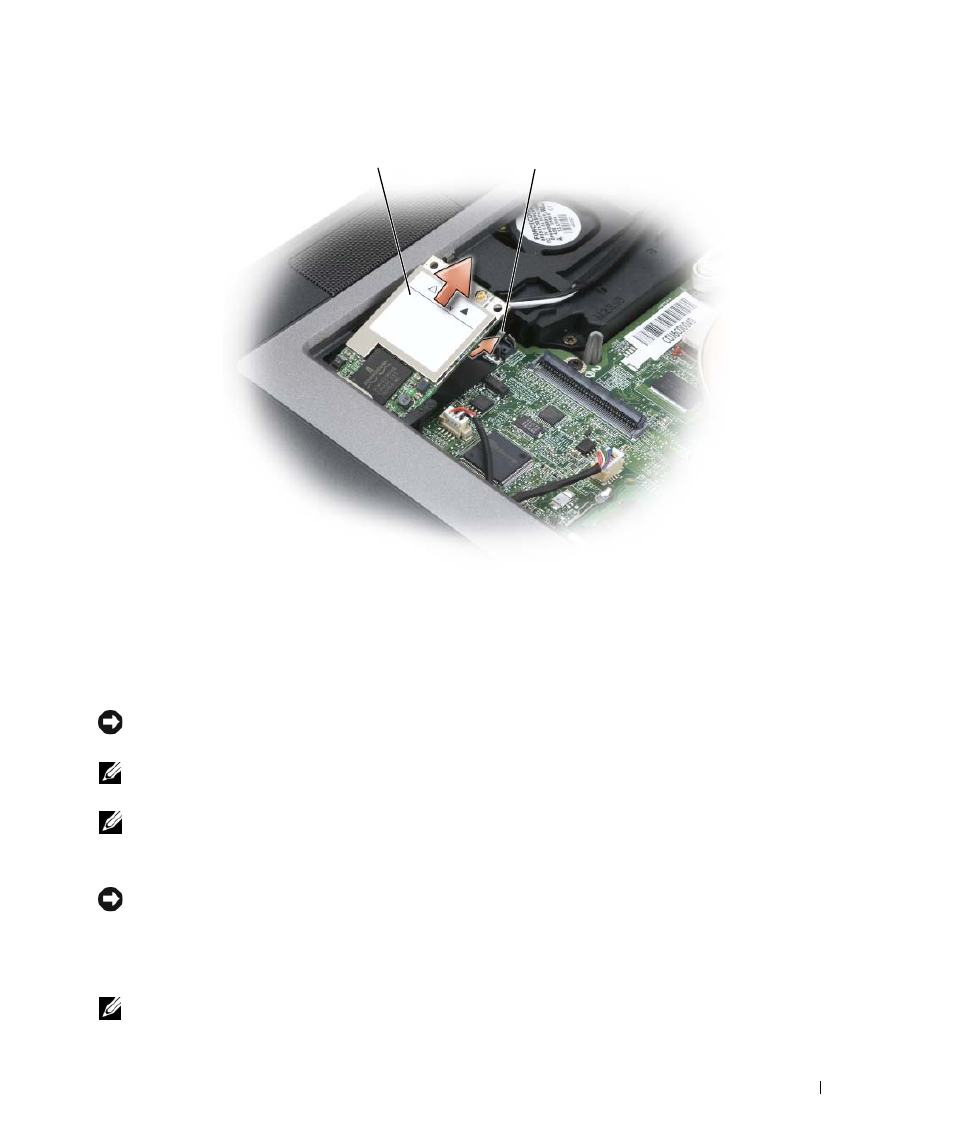

1 плата беспроводной
локальной сети (WLAN) 2 металлическая скоба
1 2
