Инструкция по эксплуатации Dell OptiPlex 360 (Late 2008)
Страница 59

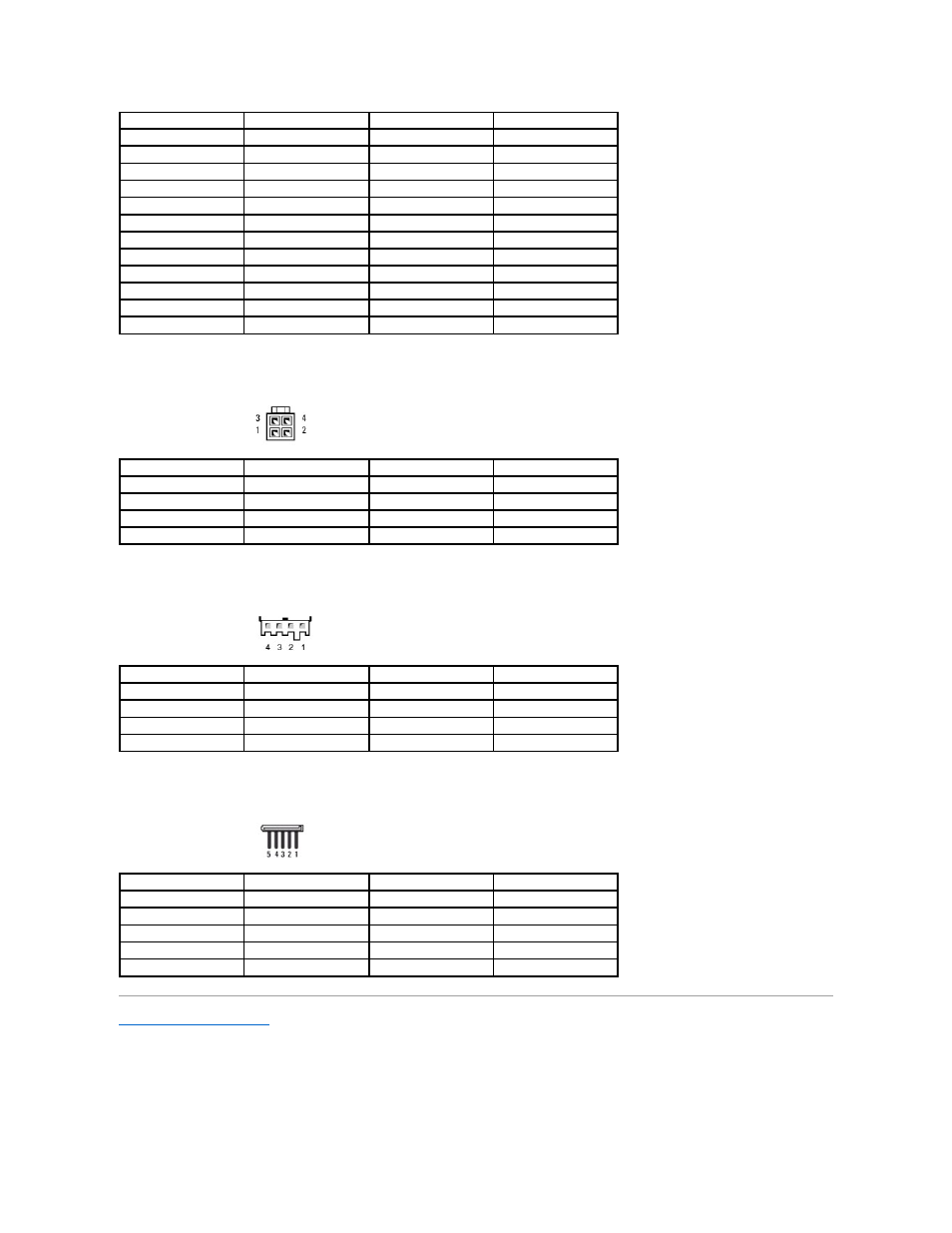

P2: разъем ЦПУ - настольный компьютер
P4: разъем дисковода гибких дисков - настольный компьютер
P5 и P6: прямоугольные разъемы SATA - настольный компьютер
Назад на страницу Содержания
12
+3,3 VDC
Оранжевый
AWG#20
13
+3,3 VDC/SE
Оранжевый
AWG#20
14
-12 VDC
синим светом
AWG#20
15
COM
Черный
AWG#20
16
PS_ON
Зеленый
AWG#22
17
COM
Черный
AWG#20
18
COM
Черный
AWG#20
19
COM
Черный
AWG#20
20
NC
NC
AWG#20
21
+5 В пост. тока
Красный
AWG#20
22
+5 В пост. тока
Красный
AWG#20
23
+5 В пост. тока
Красный
AWG#20
24
COM
Черный
AWG#20
Номер контакта
Название сигнала
Цвет провода
Сортамент проводов
1
COM
Черный
AWG#18
2
COM
Черный
AWG#18
3
+12 VDC
Желтый
AWG#18
4
+12 VDC
Желтый
AWG#18
Номер контакта
Название сигнала
Цвет провода
Сортамент проводов
1
+5 В пост. тока
Красный
AWG#22
2
COM
Черный
AWG#22
3
COM
Черный
AWG#22
4
+12 VDC
Желтый
AWG#22
Номер контакта
Название сигнала
Цвет провода
Сортамент проводов
1
+3,3 VDC
Оранжевый
AWG#18
2
COM
Черный
AWG#18
3
+5 В пост. тока
Красный
AWG#18
4
COM
Черный
AWG#18
5
+12 VDC
Желтый
AWG#18
