Инструкция по эксплуатации Dell OptiPlex 360 (Late 2008)
Страница 23
4.
Аккуратно нажмите рычажок фиксатора платы
, чтобы открыть его. Фиксатор остается в открытом положении.
5.
Если вы устанавливаете новую плату
, удалите заглушку, чтобы открыть отверстие для платы.
6.
Чтобы заменить уже установленную плату
, извлеките ее (см. раздел
PCI или PCI Express из настольного компьютера
Извлечение адаптера последовательного порта
PS/2 из настольного компьютера
).
7.
При необходимости отсоедините от адаптера все подключенные кабели
.
8.
Совместите плату с гнездом разъем и с усилием нажмите на нее
. Убедитесь, что адаптер полностью установлен в гнезде.
9.
Прежде чем закрывать фиксирующий механизм платы
, убедитесь в выполнении следующих условий:
l
Верхние части всех плат и заглушек находятся на одном уровне с направляющей выравнивания
.
l
выемка в верхней части платы или заглушки попадает на направляющую
.
10.
Закрепите плату
(или платы), закрыв защелку платы.
11.
Соответствующим образом подключите к системной плате все необходимые кабели плат
(см. раздел
Компоненты системной платы настольного
компьютера
).
12.
Установите на место каркас для платы типа «елочка»
.
a.
Совместите зацепы на боковой поверхности каркаса для платы типа «елочка» с пазами на боковой стенке корпуса компьютера
, и
надавите на каркас для платы типа «елочка»
, чтобы он встал на место.
b.
Убедитесь
, что разъемы удлинителя системной шины полностью установлены в разъемы на системной плате.
c.
Поверните ручку блока удлинителя системной шины вниз
, чтобы ее закрепить на своем месте.
13.
Подсоедините все необходимые кабели
.
14.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
15.
Установите все необходимые для платы драйверы
. Инструкции по установке драйвера можно найти в документации к плате.
Назад на страницу Содержания

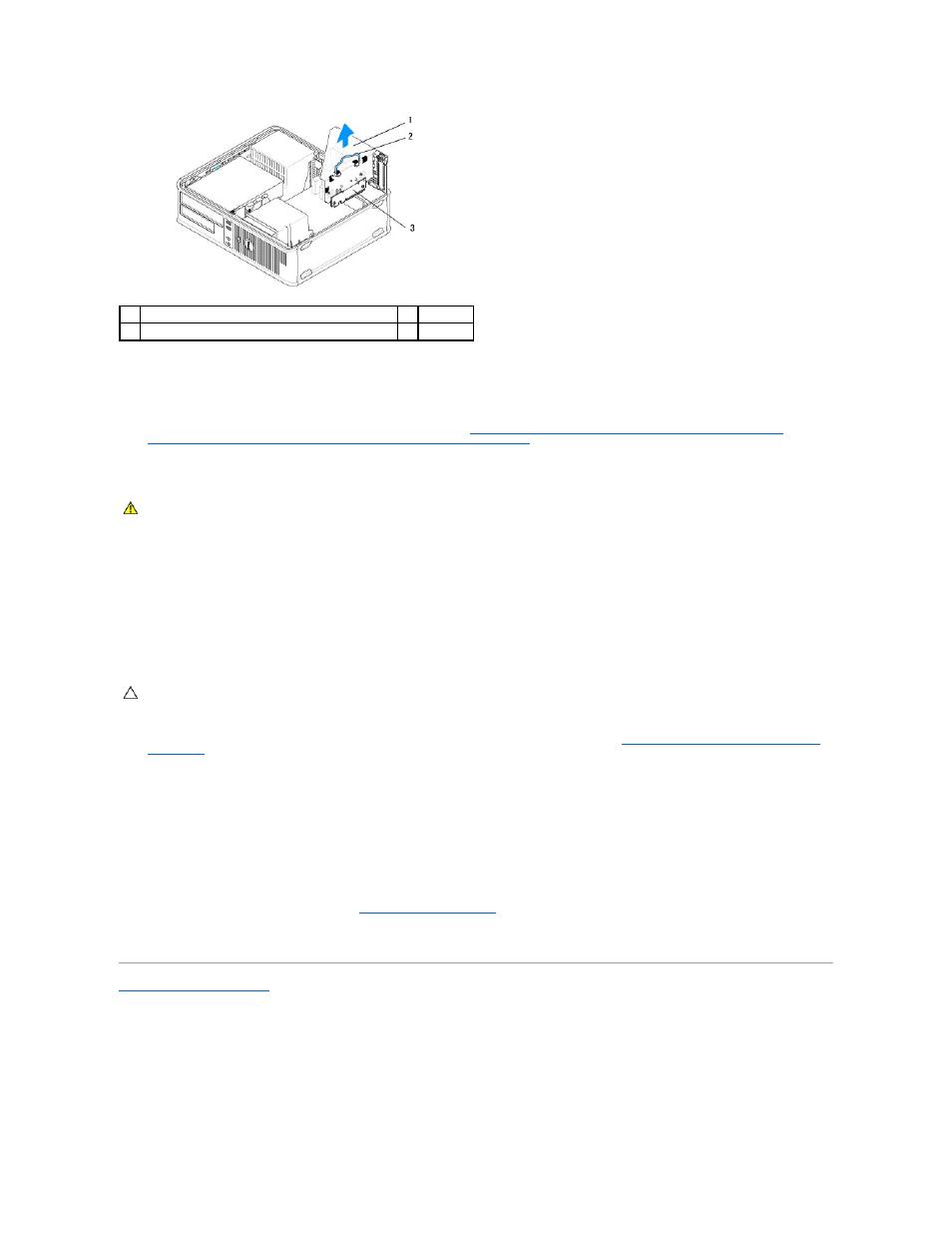

1
каркас для платы типа «елочка»
2
ручка
3
платы типа «елочка»
(2)
ОСТОРОЖНО
!
Во избежание поражения электрическим током перед установкой любых плат или адаптеров отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Не прокладывайте кабели плат поверх плат
. Укладка кабелей поверх плат может помешать нормальному закрытию крышки
корпуса компьютера или привести к повреждению оборудования
.
