Инструкция по эксплуатации Dell OptiPlex 360 (Late 2008)
Страница 15

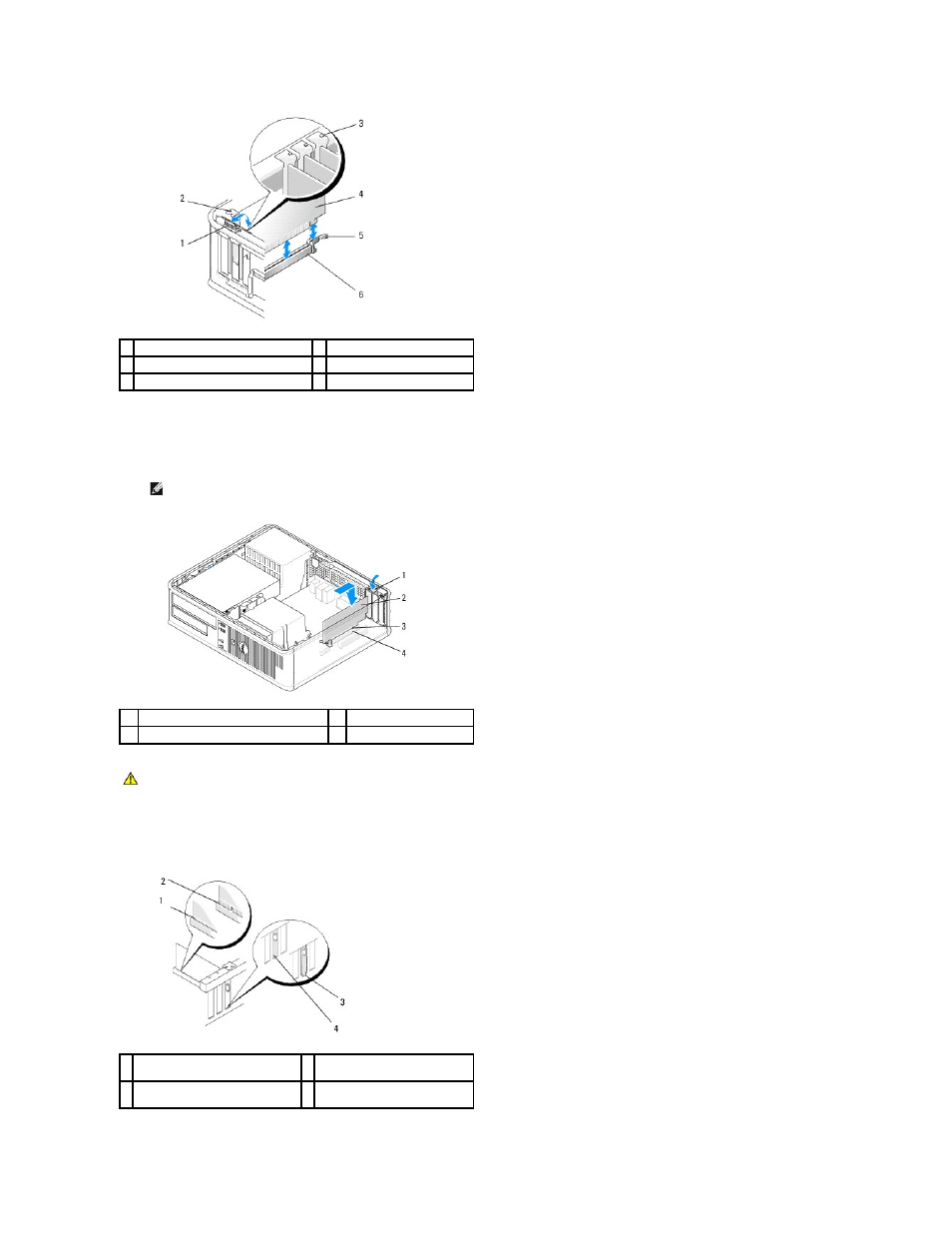

4.
В случае установки новой платы снимите заглушку
, закрывающую пустое гнездо для платы. Чтобы снять заглушку, аккуратно вставьте палочку
под верхний край заглушки
.
5.
Подготовьте новую плату к установке
.
6.
Во время установки платы
PCI Express x16 отожмите рычажок фиксатора в сторону от разъема платы при вставке новой платы в гнездо.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. С помощью приведенного ниже рисунка убедитесь, что плата полностью встала в слот.
1 рычажок фиксатора
2 заглушка
3 направляющие выравнивания (3)
4 плата
5 защелка платы
6 разъем на системной плате
ПРИМЕЧАНИЕ
.
Сведения о конфигурировании платы
, установке внутренних соединений или ее настройке см. в документации,
поставляемой в комплекте с платой
.
1
рычажок фиксатора платы
2
плата
3
краевой разъем
4
разъем для платы
ОСТОРОЖНО
!
Некоторые сетевые адаптеры автоматически запускают подключенный к сети компьютер
. Во избежание поражения
электрическим током обязательно отключите компьютер от электросети перед установкой платы
.
1 полностью установленная плата
2 не полностью установленная
плата
3 неправильно установленная
заглушка
4 правильно установленная
заглушка
