Инструкция по эксплуатации Dell OptiPlex 360 (Late 2008)
Страница 14
Извлечение платы
PCI или PCI Express из настольного компьютера
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки настольного компьютера
).
3.
Аккуратно нажмите рычажок фиксатора платы
, чтобы открыть его. Фиксатор остается в открытом положении.
4.
При необходимости отсоедините от платы все подключенные кабели
.
5.
При замене платы
PCI Express x16 снимите установленную плату, аккуратно потянув рычажок фиксатора от платы, чтобы высвободить защелку
из выступа на плате
.
6.
Возьмите плату за верхние углы и высвободите ее из разъема
.
7.
Если плата извлекается надолго
, выполните следующие действия.
a.
Установите заглушку
, чтобы закрыть пустое гнездо для платы.
b.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
c.
Удалите драйвер платы
. Инструкции см. в документации, поставляемой в комплекте с платой.
d.
Более подробную информацию по использованию программы настройки системы см
. в Руководстве по технологиям Dell на компьютере или
на веб
-узле support.dell.com.
Установка или замена платы
PCI или PCI Express в настольном компьютере
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки настольного компьютера
).
3.
Аккуратно нажмите рычажок фиксатора платы
, чтобы открыть его. Фиксатор остается в открытом положении.
ПРИМЕЧАНИЕ
.
При необходимости см
. раздел
Извлечение платы из дополнительного блока удлинителя системной шины

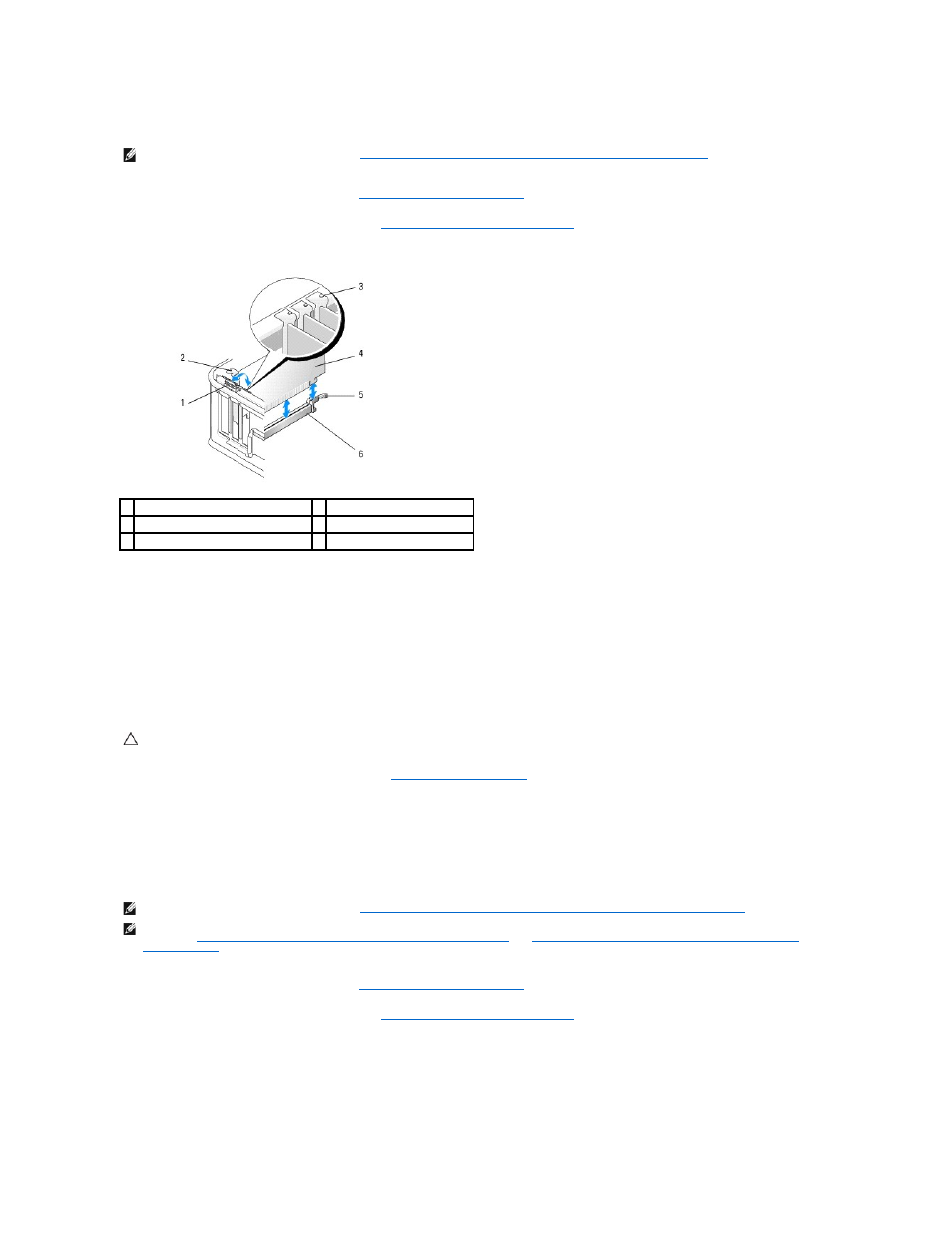

1 рычажок фиксатора
2 заглушка
3 направляющие выравнивания (3)
4 плата
5 защелка платы
6 разъем на системной плате
ВНИМАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи и поддерживают циркуляцию воздуха
, охлаждающего элементы компьютера.
ПРИМЕЧАНИЕ
.
При необходимости см
. раздел
Установка или замена платы в дополнительном блоке удлинителя системной шины
ПРИМЕЧАНИЕ
.
При установке платы вместо платы
, уже установленной в компьютере, сначала необходимо извлечь установленную плату
PCI или PCI Express из настольного компьютера
