Диски и дисководы
Dell™ OptiPlex™ 360 Руководство по обслуживанию
Дисковод гибких дисков или устройство чтения карт памяти
О накопителях
В компьютерах с корпусами
Mini Tower поддерживаются комбинации следующих устройств:
l
два внутренних
3,5" жестких диска SATA
l
два внешних
5,25" дисковода
l
один дополнительный дисковод гибких дисков или дополнительное устройство чтения карт памяти
В настольных компьютерах поддерживаются комбинации следующих устройств
:
l
один внутренний
3,5" жесткий диск SATA
l
один внешний
5,25" дисковод
l
один дополнительный дисковод гибких дисков или дополнительное устройство чтения карт памяти
Рекомендуемые подключения кабелей дисков и дисководов
l
Подключите жесткие диски
SATA к разъемам с метками «SATA0» и «SATA1» на системной плате.
l
Подключите
SATA-дисковод компакт-дисков или DVD-дисков к разъему с меткой «SATA2» на системной плате.
Подключение кабелей накопителей
При установке диска или дисковода подключаются два кабеля
(кабель питания постоянным током и кабель передачи данных) к задней части диска или
дисковода
.

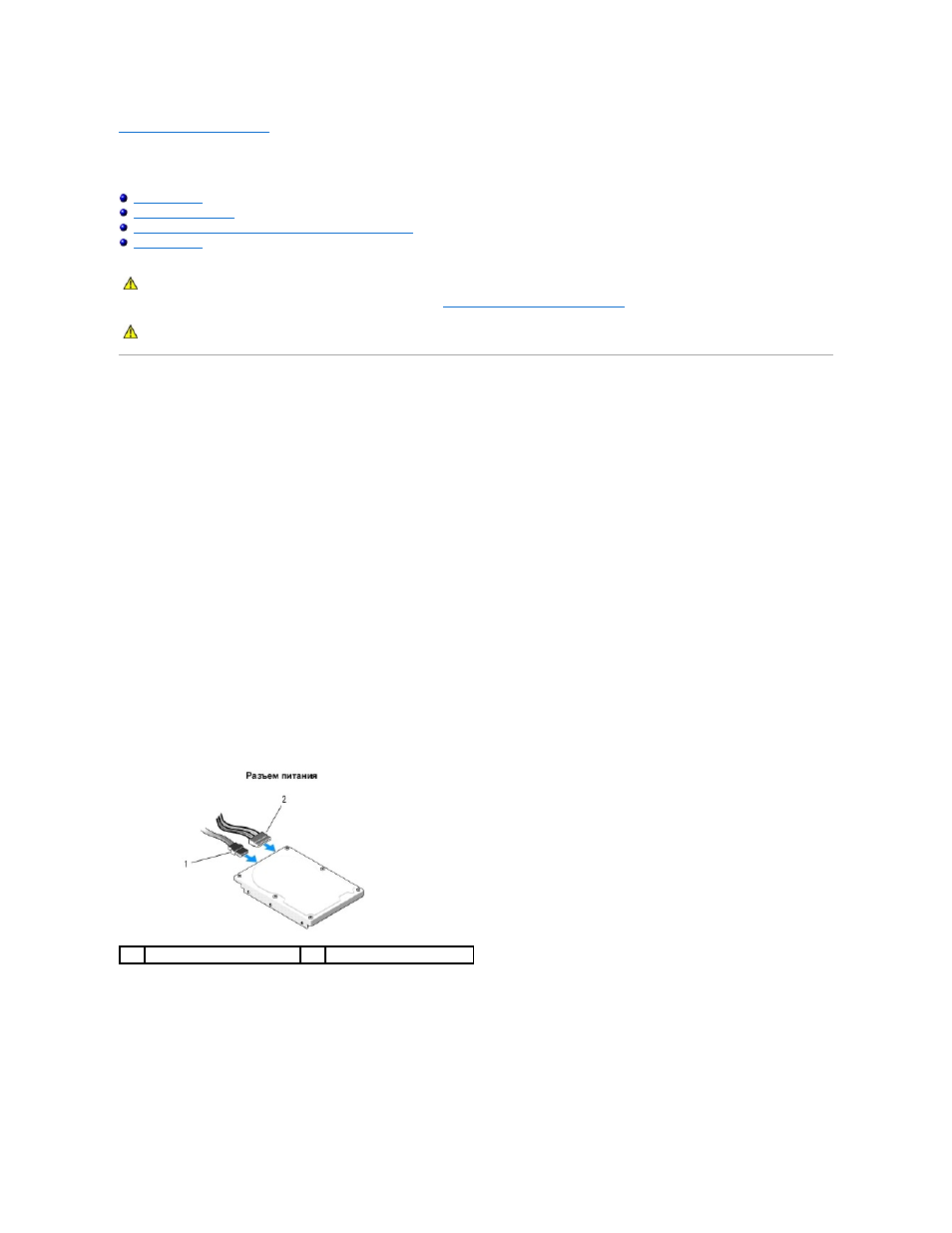

Разъемы интерфейса накопителя
Разъемы интерфейса дисков или дисководов оборудованы соотвествующими ключами с целью соблюдения правильности подключений
. Перед
подключением
.надлежащим образом совместите ключ разъема кабеля на кабеле и накопителе.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам)
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
1
кабель питания
2
разъем данных
