Страница 21: Системной шины
8.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
PS/2 на системной плате (см. раздел
Компоненты системной платы
настольного компьютера
).
9.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
Извлечение платы из дополнительного блока удлинителя системной шины
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки настольного компьютера
).
3.
Извлеките каркас для платы типа «елочка»
.
a.
Проверьте все кабели
, подсоединенные к платам через отверстия в задней панели.
b.
Поверните ручку блока удлинителя системной шины вверх
, а затем аккуратно потяните ее и выньте блок удлинителя системной шины из
компьютера
.
4.
Аккуратно нажмите рычажок фиксатора платы
, чтобы открыть его. Фиксатор остается в открытом положении.

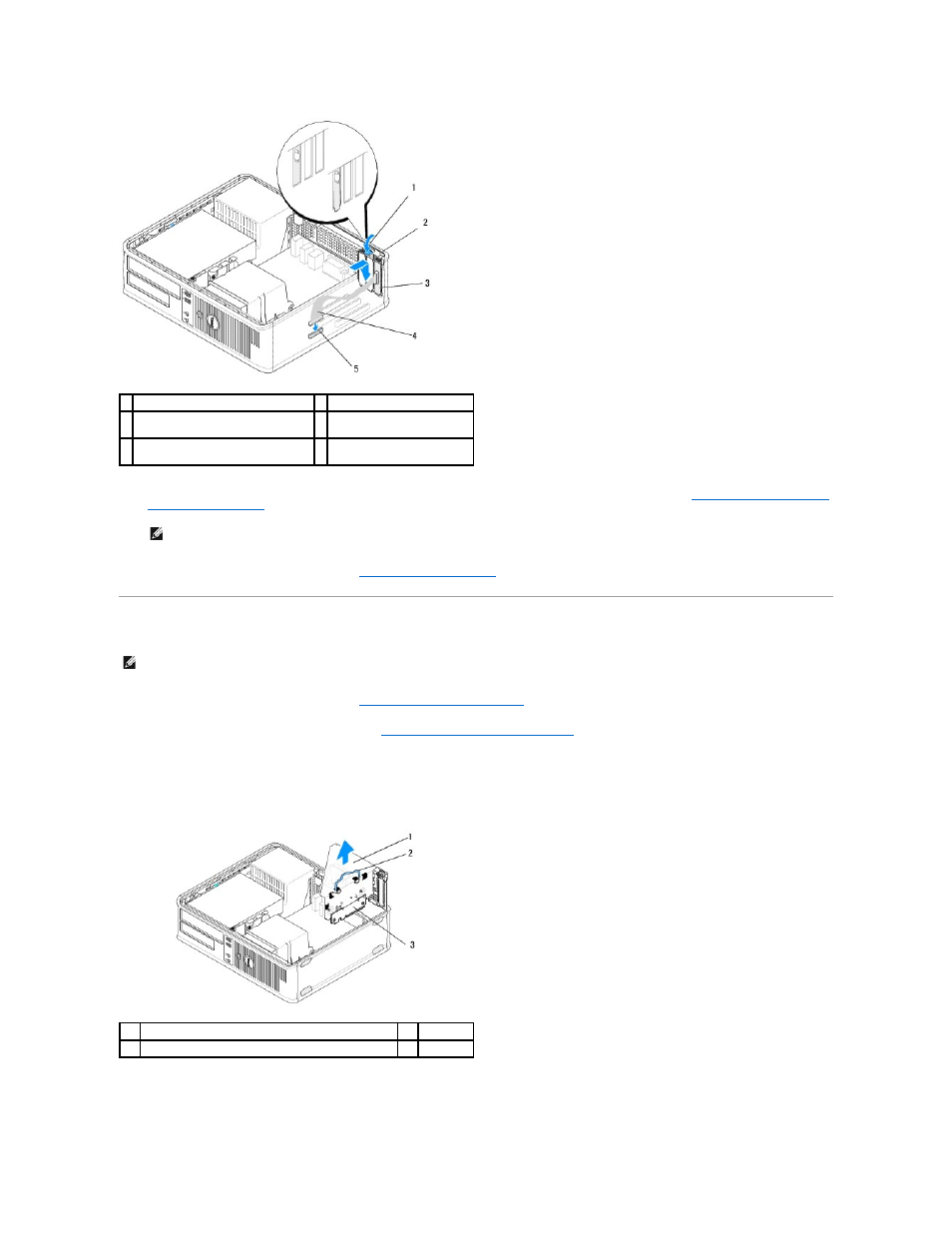

1 рычажок фиксатора
2 фиксатор адаптера
3 кронштейн адаптера
последовательного порта
PS/2
4 разъем адаптера
последовательного порта
5 разъем системной платы адаптера
последовательного порта
ПРИМЕЧАНИЕ
.
Информацию о подключениях кабелей см
. в документации по адаптеру последовательного порта PS/2.
ПРИМЕЧАНИЕ
.
Блок удлинителя системной шины
- дополнительный компонент только для настольного компьютера.
1
каркас для платы типа «елочка»
2
ручка
3
платы типа «елочка»
(2)
