Настройка бокового колеса контроля
глубины высева
См. рис. 81 и рис. 82
Угол и расстояние между диском и колесом должны
обеспечивать легкое касание диска колесом, когда оно
поднято в рабочее положение (до упора Т-образной
рукоятки).
При этом и колесо и диск вращаются
свободно, однако почва и пожнивные остатки не
забиваются между ними.
Обе настройки взаимосвязаны.
Изменение одной из них
требует как минимум проверки другой.
Кроме изменения угла диска в зависимости от глубины
высева или полевых условий, угол диска сошника и
боковых колес следует регулировать в процессе
нормального износа.
Кроме того, регулирование
необходимо осуществлять при замене любых компонентов сошника.
Отрегулируйте угол колеса так, чтобы когда глубина
высева установлена на 5 см (Рис.83), колесо касалось
диска лишь нижним краем.
При этом, сами колеса должны быть достаточно близко
к дискам, чтобы грязь и пожнивные остатки не
забивались между ними.
Примечание: Диски и колеса должны вращаться свободно.
См. рис. 84 на стр. 74
Для настройки боковых прикатывающих колес:
1. Поднимите орудие и установите замки подъемных
цилиндров.
2. Ослабьте болт
. Выдвиньте колесо с рычагом
наружу.
3. Ослабьте центральный болт
Поверните
шестригранну регулировочную гайку
так, чтобы
метка
заняла положение на 5...7 часов.
Примечание: Это начальный этап регулировки
4. Задвиньте рычаг колеса так, чтобы боковое колесо
касалось диска сошника. Затяните болт
втулки.
См. рис. 83
5. Проверьте контакт диска с колесом на глубине
высева 5 см.
Поднимите колесо на 5 см, проверьте
контакт, затем отпустите его.
Колесо должно
свободно опуститься.
•
Если колесо не касается диска в его нижней области,
поворачивайте регулировочную гайку до тех пор,
пока колесо не будет касаться диска под нужным
углом.

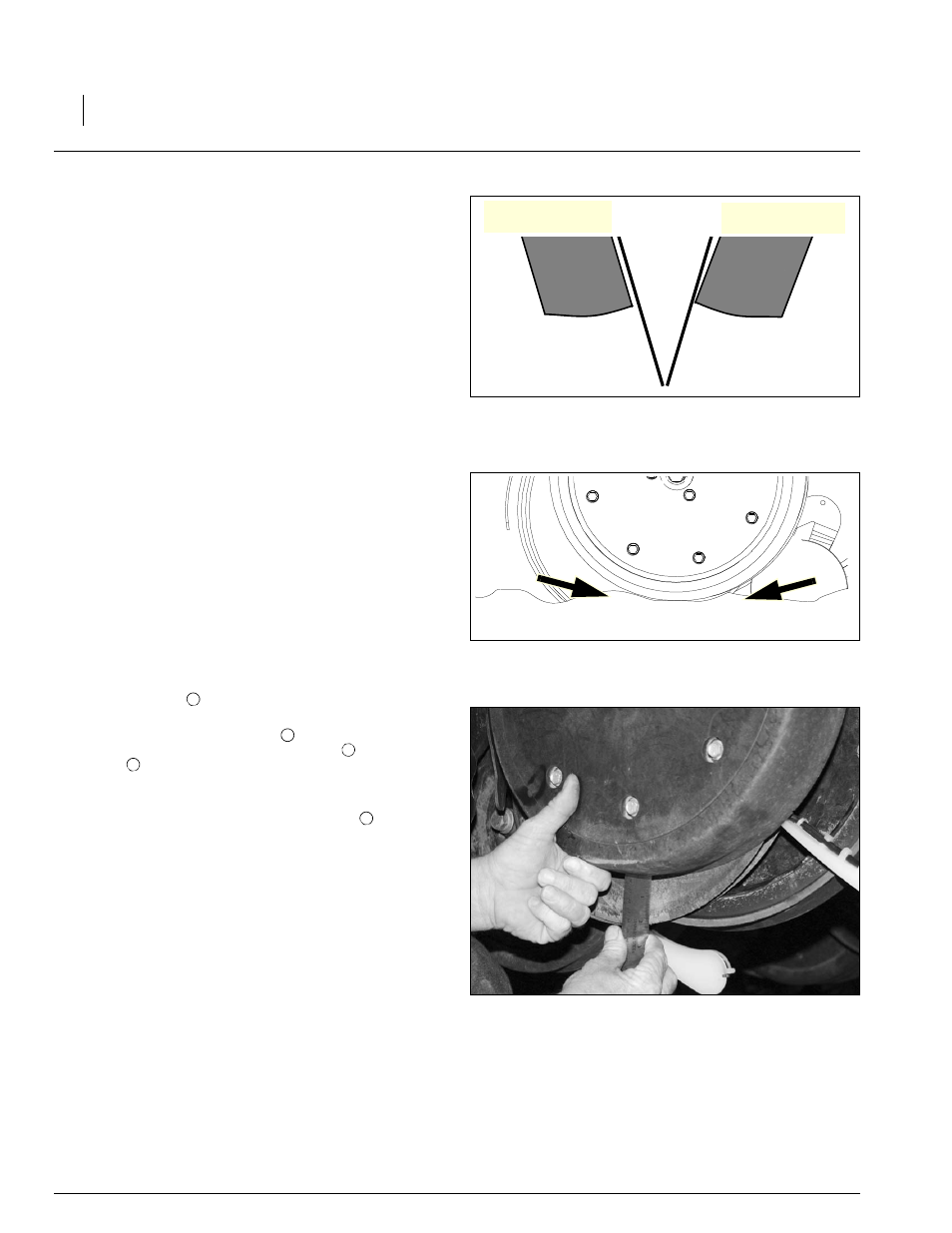

Рисунок 83
Регулировка колес / дисковt
Боковое колесо
контроля глубины
Боковое колесо
контроля глубины
Неправильно
Правильно
Диски
сошника
Рисунок 84
Контакт колес / дисков
Контакт в этом районе
Рисунок 85
Проверка колес / дисков
1
2
3
4
1
