3. Норма высева: Звездочки привода
Звездочки привода обеспечивают неточное
регулирование нормы высева.
См. рис. 44 и рис. 45
Все таблицы норм высева основываются на выборе
комбинаций ВЕДУЩЕЙ и ВЕДОМОЙ звездочек.
Культуры, имеющие более одной комбинации отмечены
- "НИЗКАЯ ПЕРЕДАЧА" или "ВЫСОКАЯ ПЕРЕДАЧА" вверху
таблицы.
Чтобы изменить комбинацию звездочек следует:
a.
Поверните натяжную пластину от пружины ,
чтобы отключить натяжной ролик
.
Снимите цепь.
b.
Извлеките штифты с концов вала ВЕДУЩЕЙ и
ВЕДОМОЙ звездочек, и с вала для хранения
звездочек.
c.
Установите звездочки так, чтобы количество зубов
ВУДУЩЕЙ и ВЕДОМОЙ звездочек соответстовало
Таблицам норм высева. Установите шплинты на
валы
.
d. Заново установите цепь привода.
Натяните цепь.
4. Норма высева: Звездочки трансмиссии
Звездочки трансмиссии обеспечивают точною настройку
нормы высева.
Каждая строка таблицы содержит
настройки норм высева с шагом 2-3%.
См. рис. 45
Каждая строка таблицы содержит уникальную
комбинацию ВЕДУЩЕЙ и ВЕДОМОЙ звездочек
трансмиссии.
Чтобы изменить трансмиссию:
a.
Поверните натяжную пластину от пружины ,
чтобы отключить натяжной ролик
.
Снимите цепь.
a. Для сеялок: (YP425A с/н B1008N-) (YP625A с/н
B1043Q-) (YP825A с/н B1014S-)
Ослабьте болт, фиксирующий натяжную пластину.
Отключите натяжной ролик.
Снимите цепь.
b.
Снимите штифты с концов вала ВЕДУЩЕЙ и
ВЕДОМОЙ звездочек, и с вала для хранения
звездочек.
c.
Установите звездочки так, чтобы количество зубов
ВУДУЩЕЙ и ВЕДОМОЙ звездочек соответстовало
Таблицам норм высева. Установите шплинты на
валы
.
d. Заново установите цепь привода.
Натяните цепь.

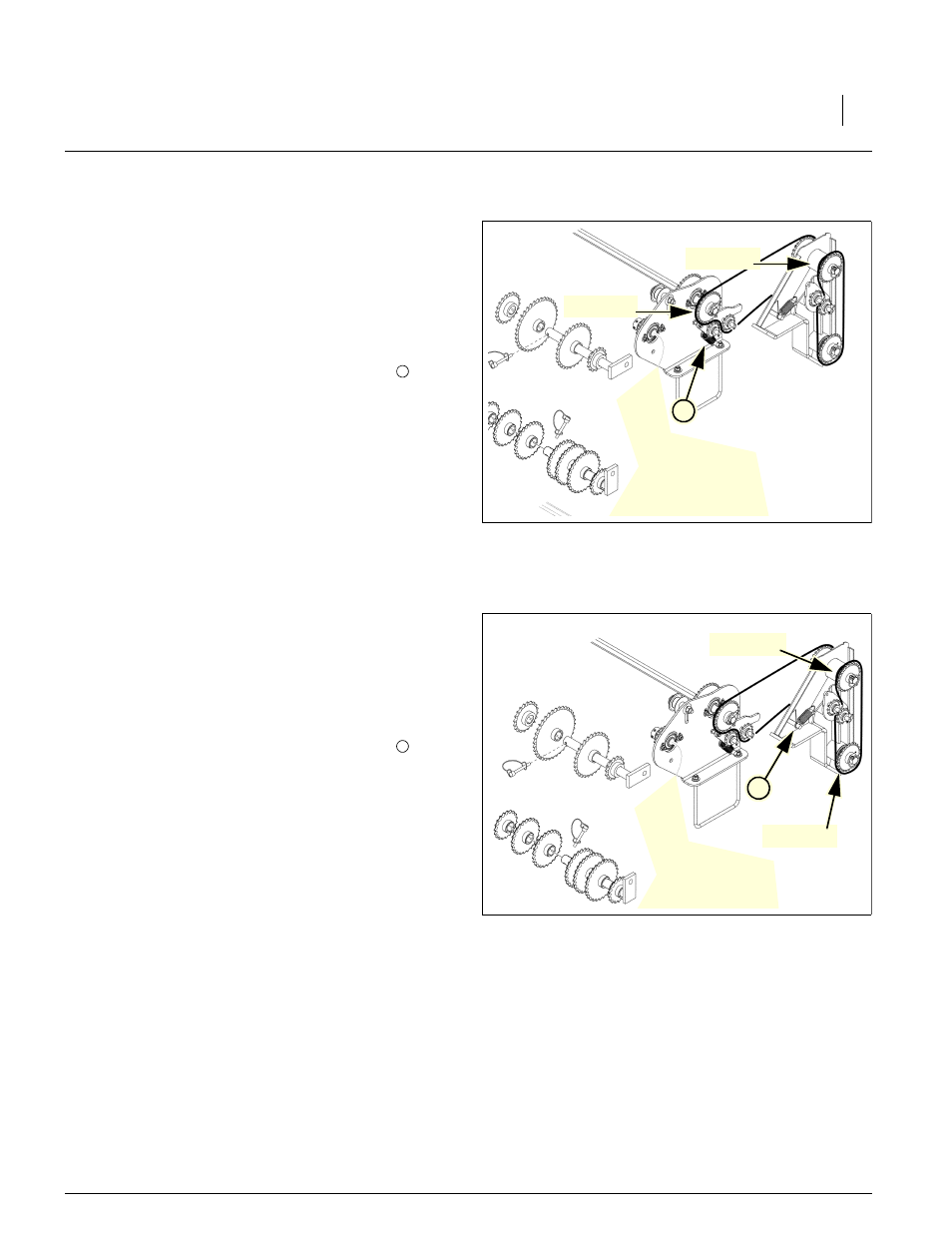

Рисунок 44
Звездочки привода
ВЕДУЩАЯ
ВЕДОМАЯ
3
3
Рисунок 45
Звездочки трансмиссии
ВЕДУЩАЯ
ВЕДОМАЯ
4
4
