Крепление штанги для внесения удобрений (Опция)
Ели какие-нибудь аксессуары, с креплением на раму еще не
установлены, устаночите сначала их, а только потом
прикрепляйте штангу.
Расположение штанги
Для сеялки YP425A, перейдите к шагу 33.
В шаге 32 рекомендууется использовать жидкий герметик
для трубных соединений, подходящий для изделий из
полипропилена.
Не используйте ленту ФУМ. Используйте только жидкий
герметик. Фрагменты ленты могут быть причиной
закупорки форсунок.
См. рис. 139
31. Выберите одну штангу:
407-134D MANIFOLD 40 FT TWIN ROW или
407-140D MANIFOLD 30 FOOT TWIN ROW
Т-образный фитинг устанавливается на заводе на
одну из секций.
32. Используйте для секций герметик для трубных
резьбовых соединений. Расположите все форсунки
на штанге выходами в одну сторону.
33. Расположите штангу сверху и по центру бруса рамы,
форсунками вверх:
YP425A: крайний уголок к левой стороне орудия
YP625A: центральный уголок вперед
YP825A: центральный уголок назад
34. Выберите два (YP425A) или четыре (YP625/825A)
болта:
806-150C U-BOLT 3/8-16 X 7 1/32 X 6 GR5
Примечание: Не используйте
все
U-образные стремянки в этом
размере. Одна стремянка будет использоваться в шаге 42.
35. В соответствии с рис. 139, разместите U-образную
стремянку
на каждой точке крепления.
Продвиньте U-образные стремянки вперед (под
штангой) переднего рабочего бруса.

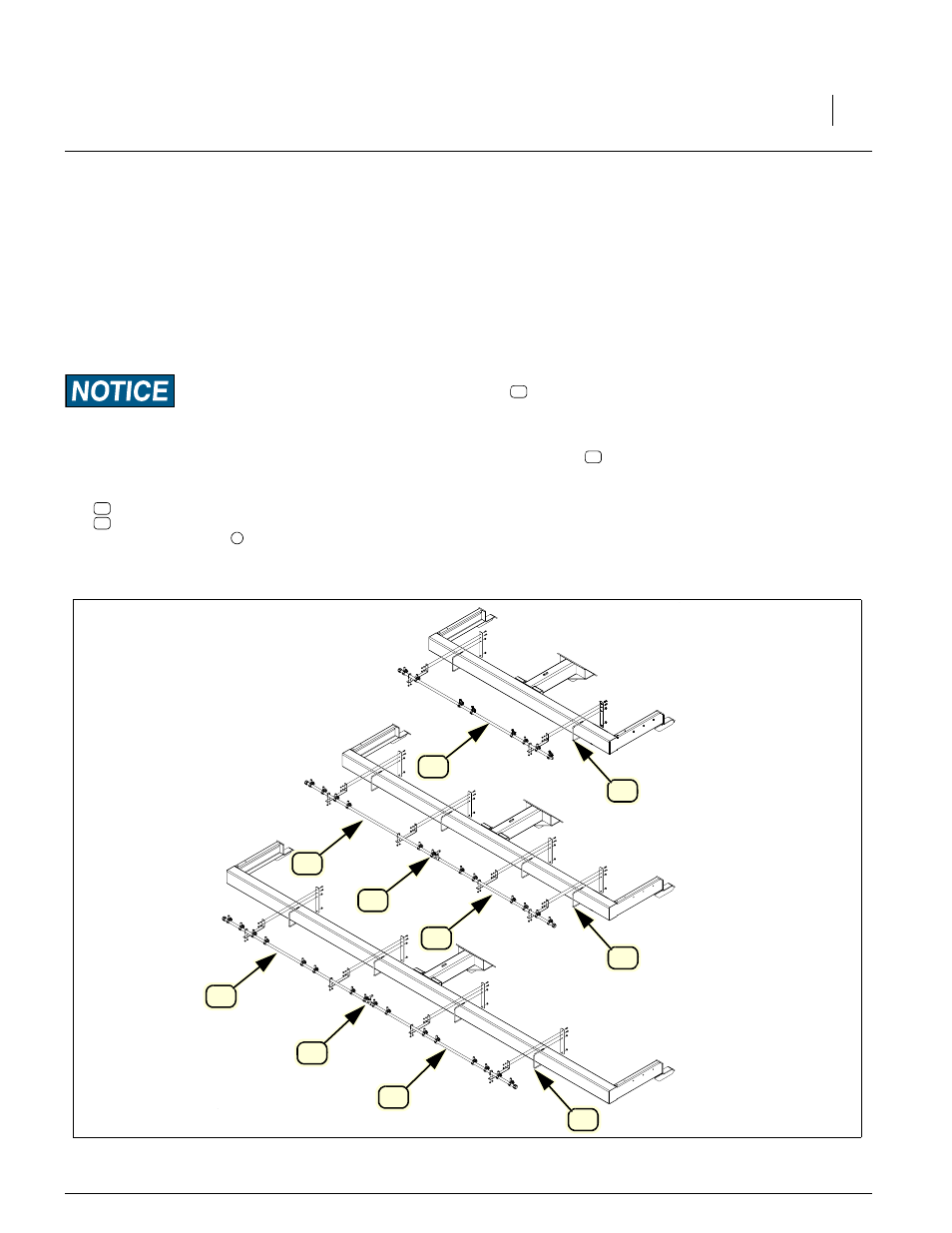

Рисунок 141
Расположение штанги
YP425A
YP625A
YP825A
61
70
70
70
61
61
61
61
1
1
61
61
1
70
70
