Установка прикатывающих колес
Для удобства перевозки, прикатывающие колеса и их
рычаги не устанавливаются на заводе.
См. рис. 137
22. Снимите и сохраните
1
/
2
-13x1 дюймов болт с
шестигранной головкой и гровер
сзади
несобранной высевающей секции
.
На высевающей секции рядом находятся четыре болта.
Удалите только болты с шестигранной головкой. Не
ослабляйте и не удаляйте болты с квадратной гловкой.
23. Снимите и сохраните the
1
/
2
-13x1
1
/
2
дюймов болт с
шестигранной головкой
, гровер, и
ексцентрическую гайку.
24. Совместите отверстия прикатывающих колес с
1
/
2
-13 резьбовыми отверстиями высевающей
секции, предварительно соберите при помощи
1
/
2
-13x1 дюймов болта с шестигранной головкой и
гровера
.
25. Слегка подтяните
1
/
2
-13x1
1
/
2
дюймов болтом с
шестигранной головкой
, гровером, и
ексцентрической гайкой. Поверните ексцентрик,
чтобы визуально выровнять прикатывающие колеса
с высевающей секцией и туго затяните оба болта.
Установка пружины привода
См. рис. 132 на Стр. 149
26. Если рычаг привода все еще закреплен для
транспортировки, аккурантно опустите его на землю
в соответствии с инструкциями на Стр. 149.
См. рис. 138
27. Выберите один новый:
121-763S OPENER SPRING ROD ASSY. SHRT.
Проверьте общую длину
по центрах отверстий
для крепления, с выровненными отверстиями
штифтов, она должна составлять:
от 43,7 до 44,0 см
28. Снимите и сохраните все штифты и шплинты
пружин.
29. Закрепите конец вилки узла пружины с
проушиной
, используя по одному штифту:
805-127C PIN CLEVIS 1/2 X 1 3/4 и
805-064C PIN COTTER 7/64 X 1 LONG
30. Закрепите верхний конец пружины с креплением
,
используя по одному штифту:
805-235C PIN CLEVIS 1/2 X 5 PLATED и
805-064C PIN COTTER 7/64 X 1 LONG

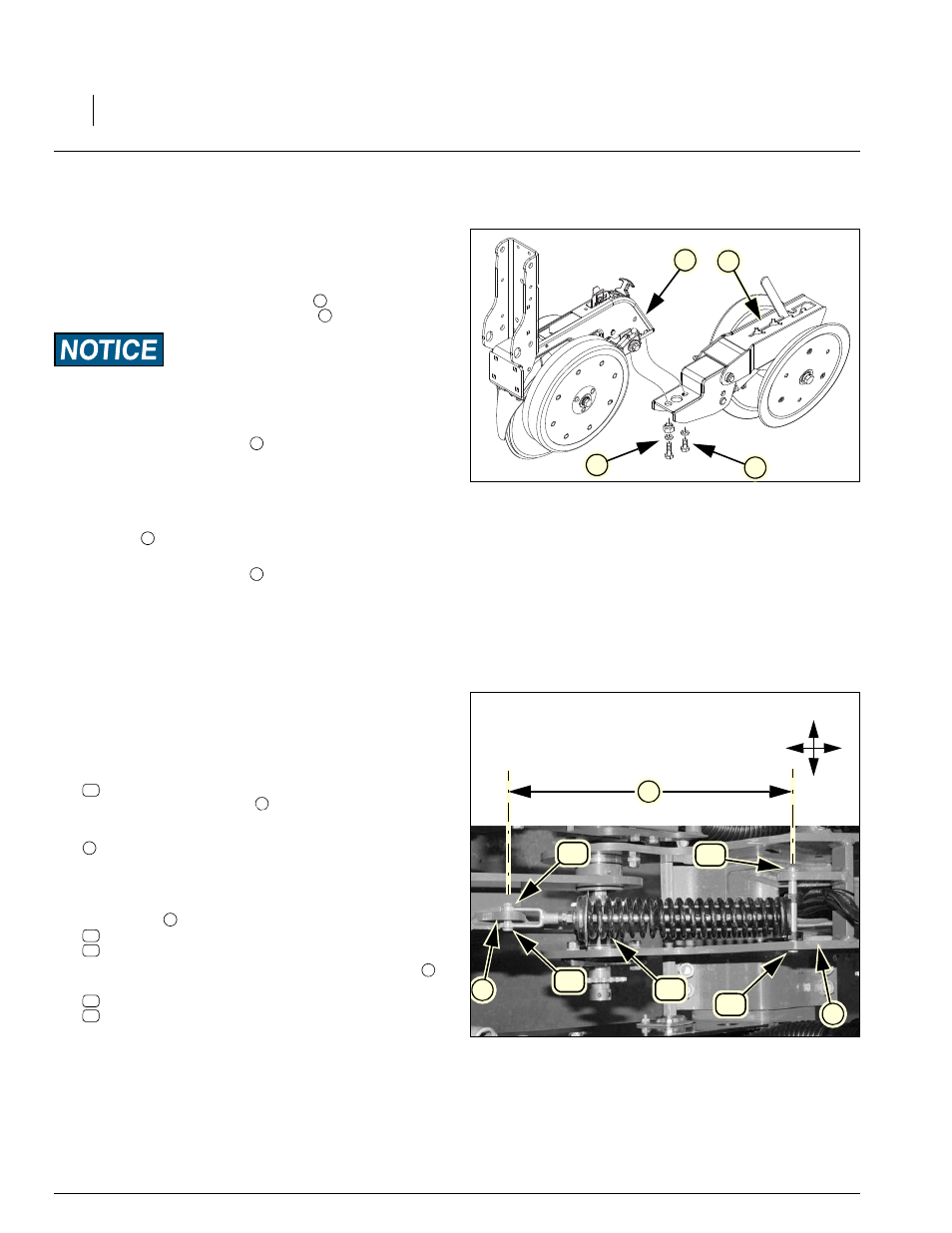

Рисунок 139
Прикатывающие колеса 25AP
1
2
4
3
2
3
4
2
4
Рисунок 140
Прижимная пружина контактного
привода
6
5
R
L
F
B
57
59
58
60
58
7
57
5
5
6
59
58
7
60
58
